روش انجام تست OTDR – راهنمای کامل و استاندارد

تست OTDR (Optical Time-Domain Reflectometer) یکی از ابزارهای حیاتی برای بررسی کیفیت کابل‌های فیبر نوری است. با استفاده از OTDR می‌توان طول کابل، افت سیگنال، محل مفصل‌ها و قطعی‌ها را به دقت شناسایی کرد و از عملکرد شبکه اطمینان حاصل نمود.

در این راهنما، مراحل انجام تست OTDR، تحلیل نمودارها، استانداردهای بین‌المللی و نکات حرفه‌ای را یاد می‌گیرید. همچنین بخش‌های ویژه برای جذب کارآموز و فرصت ثبت‌نام محدود ارائه شده است.

 تست OTDR چیست؟

OTDR دستگاهی است که با ارسال پالس نور به کابل فیبر نوری، بازتاب و تضعیف نور را در طول کابل اندازه‌گیری می‌کند. هر تغییر شیب یا قله در نمودار نشان‌دهنده مفصل، کانکتور یا قطعی است.

 کاربردهای تست OTDR

• تشخیص محل قطعی و آسیب کابل فیبر نوری
• ارزیابی کیفیت مفصل‌بندی
• اندازه‌گیری افت سیگنال در طول کابل
• کنترل کیفیت پروژه‌های FTTH و شبکه‌های سازمانی
• مستندسازی طول و وضعیت کابل‌ها قبل از تحویل پروژه

خدمات تست فلوک

 تجهیزات مورد نیاز

• دستگاه OTDR با طول موج مناسب (1310، 1550 نانومتر)
• کابل Launch Cable یا Breakout Cable
• کانکتورهای استاندارد SC, LC, ST
• پاورمتر فیبر نوری برای Cross Check
• دفترچه یا نرم‌افزار ثبت داده‌ها
• دستمال بدون پرز و الکل ایزوپروپیل برای تمیزکاری
• تمامی آموزش‌ها بر اساس تجهیزات حرفه‌ای CCTT برند Fluke Networks ارائه می‌شوند.

مراحل انجام تست OTDR

مرحله ۱: آماده‌سازی کابل و دستگاه

قبل از تست، کابل باید نصب و مفصل‌بندی شده باشد. OTDR را روشن کرده و کابل Launch را وصل کنید. تمامی تمرین‌ها و آموزش‌های عملی مطابق با تجهیزات Fluke Networks CCTT انجام می‌شود.

مرحله ۲: تنظیمات اولیه

انتخاب طول موج، محدوده طول کابل و Resolution مناسب برای دقت بالا ضروری است.

مرحله ۳: ارسال پالس نور

پالس‌های نوری به فیبر ارسال و بازتاب‌ها ثبت می‌شوند. طول پالس باید با طول کابل متناسب باشد.

مرحله ۴: تحلیل نمودار

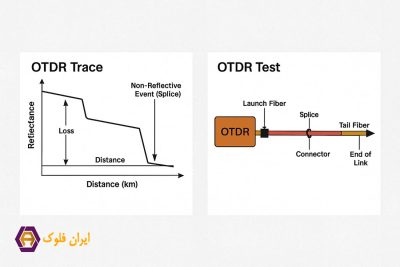

نمودار OTDR (Trace) را بررسی کنید. هر قله یا شیب نمایانگر افت یا مفصل است.

مرحله ۵: محاسبه افت

با نمودار می‌توان میزان افت هر مفصل و کانکتور را محاسبه کرد تا با استاندارد مطابقت داشته باشد.

مرحله ۶: ثبت گزارش

تمام داده‌ها باید ثبت و مستندسازی شوند تا پروژه قابل پیگیری باشد.

تست فلوک فیبر نوری

 نکات حرفه‌ای و استانداردها

• استفاده از کابل Launch حداقل 50 متر
• پاکسازی کانکتورها قبل از اتصال
• انتخاب طول موج مناسب برای Singlemode و Multimode
• مقایسه نتایج با استاندارد ITU-T G.651 و G.652
• تمرین و آموزش عملی با دوره CCTT برند Fluke Networks باعث تسلط حرفه‌ای می‌شود.

 اشتباهات رایج

• عدم استفاده از Launch Cable مناسب
• تنظیمات نامناسب طول پالس و Resolution
• کثیف بودن کانکتورها
• تفسیر غلط نمودار Trace
• عدم ثبت دقیق داده‌ها

 کاربردها

• شبکه‌های FTTH و GPON
• Backbone و دیتاسنترها
• نگهداری کابل‌های طولانی
• کنترل کیفیت نصب و تحویل پروژه‌ها
