تست فلوک چیست ؟

تست فلوک واقعا چیست؟ هدروم تست فلوک چیست ؟

با توجه به رشد شرکت های سازنده تجهیزات شبکه در عرصه جهانی و افزایش دریافت نمایندگی محصولات پسیو با برند های مختلف در ایران و البته عزم کارخانجات داخلی جهت تولید این محصولات برآن شدیم که در میان این همه محصولات متنوع به عنوان یک مرجع رسمی جهت تست و آنالیز تجهیزات بر طبق استاندارد های بین الملی و با تکیه بر محصولات شرکت FlukeNetworks  جهت انجام تست فلوک بتوانیم گامی هرچند کوچک را جهت ارتقای این صنعت برداریم.امیدواریم در پایان این مطلب شما بتوانید اطلاعات کاملی دباره تست فلوک کسب کنید و در واقع کاملا درک کنید که هدف واقعی از انجام تست فلوک چیست؟ و واقعا چه کاربردی دارد.

تست فلوک واقعا چیست

جهت اطمینان از اصالت تجهیزات شبکه، انجام تست فلوک ضروری می باشد. همچنین کیفیت خدمات اجرای شبکه نیز اندازه گیری میگردد.

  • برترین ویژگی تست فلوک افزایش 33 درصدی بهروری شبکه با صرف هزینه ای اندک می باشد . ضمن اینکه  این مساله باعث افزایش طول عمر تجهیزات Active  از قبیل سرور های شبکه ،کارت های شبکه ، سوییچ ها ، روتر ها ، فایروا ل و دوربین ها و تجهیزات مخابراتی نیز می گردد. بنظر می رسد اجرای تست شبکه بر روی شبکه شما امری ضروری می باشد . تست فلوک واقعا چیست ؟
  • تست فلوک برای بررسی عملکرد لینک یا کانال و انواع کابل شبکه و فیبر نوری انجام می‌گیرد و اطلاعات کاملی از کابل و فیبر و نود (کیستون ها و سایر تجهیزات شبکه ) در اختیار تکنسین‌ها قرار می‌دهد.



شرکت فلوک نتورکز (Fluke Networks)

شرکت فلوک به عنوان زیر مجموعه کمپانی عظیم  Danaher یکی از سازندگان بنام تجهیزات آنالیز و اندازه گیری شامل انواع لوازم الکترونیک جهت اندازه گیری پارامترهای الکتریکی و فیزیکی است . فلوک در سال 1948 بوسیلۀ جان فلوک دوست و هم اتاقی دیوید پاکارد و موسس شرکت معروف  HP (هلوت پاکارت  Hewlett-Packard ) بنیان گذاشته شد در حالی که هر دو در شرکت جنرال الکتریک استخدام بودند .

هم اکنون شرک فلوک یک شرکت جهانی است که تاکنون موفق به ارسال محصولات خود به بیش از 120 کشور دنیا گردیده است و در بیشتر نقاط جهان در زمینه ساخت ، فروش و طراحی تجهیزات تست و اندازه گیری , ابزاردقیق برای محیط های علمی ، آموزشی ، صنعتی و … فعال است .

در حال حاضر دو شرکت فلوک بیومدیکال و  فلوک نتورکز به عنوان سازمانهای وابسته مشغول به کارند.

روش کار تست فلوک

ابتدا براي تستر فلوک تعريف مي‌کنيد که کابل از چه نوعي است Shielded يا Unshielded است Cat6 است يا Cat6َA يا Cat7 سپس يکسري تنظيمات روي دستگاه Set‌ مي‌شود. در انتها Test Limit را که آيا EIA / TIA است يا ISO يعني نوع استاندارد تعيين مي‌شود. در شکل‌هاي زير نمونه‌هايي از نتيجه تست يک کابل Cat6 نشان داده شده است.

تست فلوک شبکه چیست

تست فلوک شبکه چیست

تست فلوک کابل شبکه

روشهای تست فلوک:

به طور کلی آزمایش تست فلوک به دو  صورت تست فلوک چنل و تست فلوک پرمننت انجام می شود:

تست فلوک چنل Channel:

نمونه ی ساده تری از آزمایش کابل شبکه می باشد که ابتدا دو سر کابل شبکه را کیستون زده  با استفاده از پچ کورد کابل ها را به دستگاه متصل کرده  و سپس تست فلوک  آن را میگیریم .

تست فلوک پرمننت چیست

یکی دیگر از انواع تست فلوک انجام تست توسط ماژول پرمننت  دستگاه فلوک می باشد. این نوع تست از لحاظ استاندارد TIA از دیگر تست های فلوک سختگیرانه تر است و دارای اولویت بالاتر می باشد. جهت تست نمونه کابل شبکه کابرد بیشتر و موثر تری دارد.

تست فلوک پرمننت Permanent :

نمونه ی کامل تر از آزمایش قبلی،که این بار کابل را کیستون زده و به وسیله ماژول های پرمننت که متعلق به خود تستر فلوک میباشد کابل شبکه را به دستگاه متصل کرده و شروع به انجام تست فلوک میکنیم.

  •   استاندارد تست فلوک در  نوع تست چنل 100 متر و در نوع پرمننت مقدار 90 متر طول کابل است.این آزمایش را می توان در متراژهای مختلف نیز انجام داد و پارامتر ها را نیز بررسی کرد،اما معیار واقعی استاندارد در تست فلوک کابل شبکه  90 متر می باشد.
  • کابلی که تست فلوک پرمنت را پاس کند،قطعا تست فلوک چنل را پاس می کند.اما امکان دارد  کابلی که تست فلوک چنل را پاس می کند ،تست فلوک پرمنت را پاس نکند و این بدین معنی می باشد که تست پرمننت برروی 90 متر کابل شبکه از اهمیت بالاتری برخوردار است.
  • طریقه نصب سوکت در کابل های شبکه فویل و شیلددار موضوعی است که بسیاری از افراد را دچار مشکل می کند.به عنوان مثال اگر شما نتوانید کابل مورد نظر را به درستی سوکت یا کیستون بزنید،در آن صورت کابل شما تست  فلوک را پاس نخواهد کرد،حتی اگر کابل ها شما دارای گارانتی و ضمانت تست فلوک باشد.

بهتر است برای شبکه های انتقالی که نیاز به سرعت و حجم انتقال داده بالا می باشند از قبیل بانک ها،ساختمان های هلدینگ،انبارهای بزرگ و دانشگاه ها و …از کابل های شبکه و تجهیزاتی استفاده شود که تست فلوک پرمنت را پاس کند و دارای کیفیت بالایی باشد.

جهت مشاوره در مورد خدمات تست فلوک یا خرید تجهیزات و تستر فلوک کابل شبکه میتوانید با شماره های ما در تماس باشید.

نکته مهم در قراردادهای انجام خدمات شبکه

شايد برخي از همکاران از اينکه چه کاری  را بايد به مناقصه بگذارند و چه چيز را بايد پس از اتمام کار از شرکت مجري پروژه تحويل بگيرند آگاهي نداشته باشند. براي همين بهترين راه اين است که براي انجام صحيح و راه‌اندازي شبکه‌هاي بزرگ از يک مشاور استفاده نمايند.

در این بخش از این  مقاله و براي آشنايي شما نکاتی هر چند کوتاه درباره عقد قرارداد اشاره مي‌کنيم.
ابتدا بايد انتظارات و خواسته های خود از شبکه و همچنین هدف خود را از انجام پروژه مد نظر قرار داده و در هنگام عقد قرارداد بطور کامل در متن قرارداد مشخص کنيم. سپس در هنگام تحويل شبکه همان خواسته خود را مورد تست و ارزيابي قرار دهيم و بدین ترتیب جلوی مشکلات بعدی در انجام یا عدم انجام یا چگونگی پاس شدن هدروم ها در تست فلوک را مشخص کنیم.

براي درک مطلب( تست فلوک چیست)به مثال زير دقت نماييد:

اگر در قرار داد ذکر کرده باشيد شبکه داراي سرعت 1000Mbs باشد, در هنگام تست فلوک و تحويل بايد سرعت 1000Mbs که خواسته کارفرماست تامين شده باشد ولي اگر در قرار داد ذکر نماييد استانداردهاي TIA / EIA 568B براي Cat6
رعايت شود در هنگام تست و تحويل شبکه از پيمانکار تمام پروتکل ها و پارامترهايي که در Cat6 و پايين‌تر وجود دارد مورد بررسي و تست قرار خواهد گرفت.

مثال ديگر، اگر در قرارداد ذکر کرده باشيد شبکه، استاندارد 100BaseT را رعايت کند. بايد Test Limit روي 100BaseT قرار دهيد و در اين حالت تمام پارامترها و مقاديري را که براي 100BaseT لازم است را تست نماييد و دراین حالت ، هنگام تست نتيجه 1000Mbs را جواب نداد شرکت پيمانکار هيچ مسئوليتي ندارد ,حتي اگر تجهيزات مانند کابل Cat6 براي شما تهيه و نصب کرده باشد چون خواسته شما 100BaseT بوده که سرعت 100Mbs مي‌باشد.

مواردی که در ادامه لیست شده اند عمده ی اطلاعاتی است که  تستر های  برند Fluke Networks پس از انجام تست فلوک در اختیارتان می گذارند.

انواع تستر فلوک شبکه

به دلایل گوناگون از جمله عدم آگهی خریداران و مصرف کنندگان و یا عدم در اختیار داشتن تجهیزات تست وآنالیز  و … فروش تجهیزات Remark  ، OEM و نامرغوب براحتی دربازار وجود داشته و از آنجا که تنها راه تشخیص اصلی یا تقلبی بودن تجهیزات استفاده ازتستر های حرفه ای شبکه یا همان Cable Analayzer  ها از قبیل Fluke Cable Analayzer   مدل DTX-1800 و یا جدیدترین محصول این کمپانی  DSX-8000 می باشد .

به همین منظور گروه مهندسین آزما شبکه ایرانیان ( ایران فلوک )  در راستای تکمیل چرخه خدمات شبکه اقدام به حرکتی نو نموده است وانجام تست و آنالیز کامل شبکه توسط کارشناسان متخصص خود را قبل از بهره برداری از زیرساخت شبکه نموده است .

بعد ازکابل کشی یک شبکه کامپیوتری برای اطمینان از نحوه ی کابل کشی درست و بدون عیب و برای اطمینان از صحیح کار نمودن شبکه و قطع نبودن کابل ها باید شبکه را با وسیله ای معتبر و مطمئن تست نمود.تستر های زیادی در بازار وجود دارد که هرکدام با توجه به کارخانه سازنده آن اطلاعاتی را در اختیار ما قرار می دهند. بهترین تستر جهان به نام تسترشبکه فلوک که ساخت کمپانی فلوک آمریکا می باشد در دنیا  شناخته می شود .

تست آماری پریزهای شبکه توسط تسترفلوک DSX-8000  و یا DTX-1800  ساخت کمپانی Fluke Network ، عملیاتی هست که دراین راستا انجام می گیرند . نتیجه مجموعه این عملیات در قالب گزارشی مستقل و جامع به کارفرما ارائه خواهد شد. باتوجه به اهمیت نصب صحیح مکانیزم های شبکه و رعایت استانداردهای لازم، کارشناسان شرکت با مراجعه به محل اقدام به تست فلوک  fluke آماری مکانیزم های شبکه توسط  تسترفلوک DSX-8000  و یاDTX-1800   می نمایند.

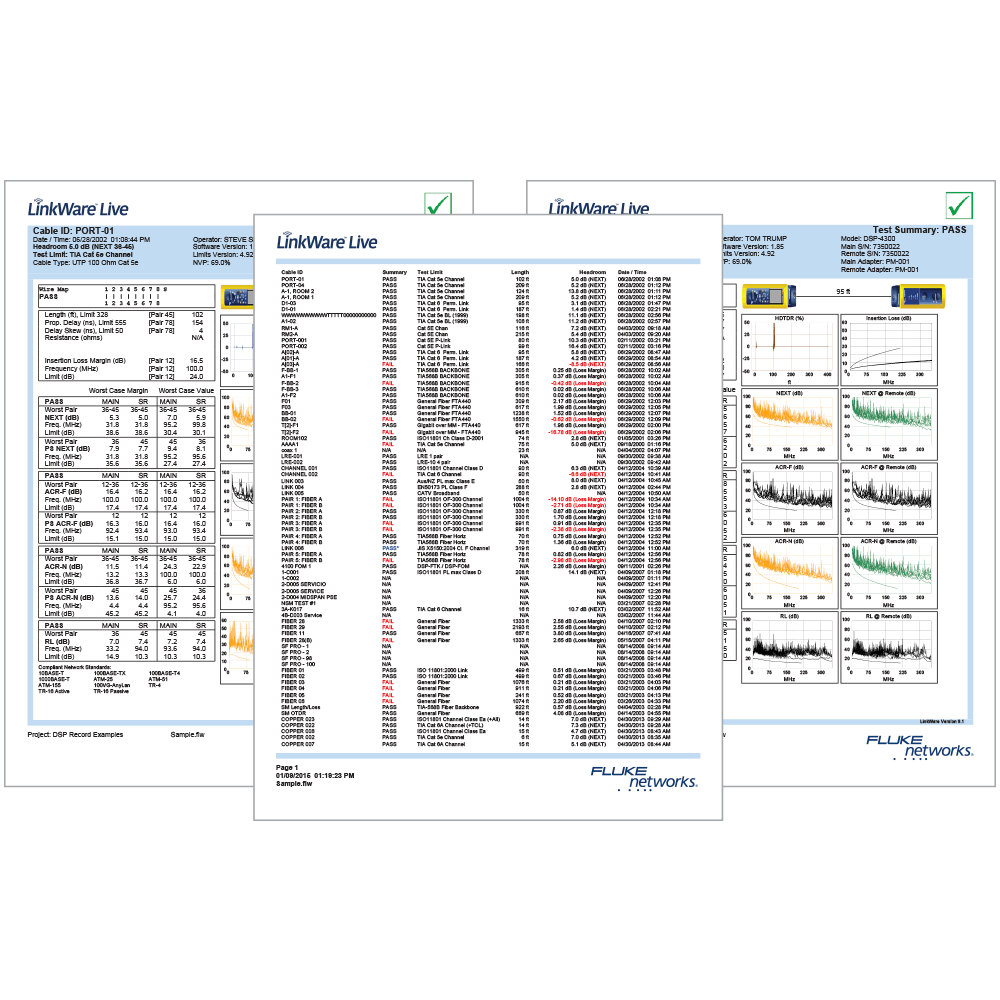

گزارش در دستگاه ذخیره شده و پس از تحلیل در نرم افزار  LinkWare Cable Test Management Software بصورت فایل  pdf  یا XML در اختیار مدیریت آن سازمان قرارخواهد گرفت. این گزارش مشکلات ارتباط هر مکانیزم شبکه تا پچ پنل رک اصلی سازمان یا شرکت را مشخص کرده و مستندات قابل تحلیل در اختیار کارشناسان جهت عیب یابی قرار خواهد داد .

از جمله مواردی که در امر شبکه و رفع اختلالات آن، می توان به آن اشاره کرد تکنولوژی پیشرفته دستگاه تستر فلوک DTX-1800 وDSX-8000  می باشد که جهت گزارش تست آماری مکانیزم های شبکه از آن استفاده می شود. دستگاه تسترفلوک DTX-1800 وDSX-8000  به مدیران شبکه کمک می کند در خصوص نودهای فعال و غیر فعال که شاید تا مدتها هم مورد استفاده قرار نگیرند سریعتر مشکلات شبکه را پیدا کنند و این امکان را می دهد تا متوجه شوند که عیب ایجاد شده در شبکه از سخت افزار است یا شبکه و یا برنامه های نرم افزاری است.

شایان ذکر است در خصوص اهمیت دستگاه تستر فلوک DTX-1800 ,DSX-8000   گزارش تست های آماری این دستگاه به این نکته اشاره گردد که کلیه وزارتخانه ها و ادارات کل و سازمانها در برگزاری مناقصات اجرای شبکه های مسی ، فیبر نوری یکی از شرایط اولیه و ضروری شرکت در مناقصات را بهره مندی از ابزار نصب و تست و آنالیز مورد نیاز منجمله دستگاه تستر فلوک اعلام می نمایند. لذا با توجه به اینکه این شرکت جزء معدود شرکتهایی است که مجهز به این دستگاه می باشد آمادگی خود را جهت همکاری در انجام تست فلوک (Fluke Test) شبکه بوسیله دستگاه تستر فلوک DSX-8000  با کلیه ادارات و موسسات محترم اعلام می دارد.

ویژگی های تستر فلوک DTX-1800 و DSX-8000  :

  • سرعت تست بالا ( 6 تا 9 ثانیه برای خطوط Cat 6 و 12 ثانیه برای خطوط فیبر نوری
  • امکان خطایابی پیشرفته با قابلیت تشخیص موقعیت و دلایل احتمالی آن
  • قابلیت نشان دادن متراژ دقیق فاصله پریز های شبکه تا سوئیچ ( متراژ دقیق کابلهای استفاده شده در یک شبکه را نمایش می دهد.)
  • توانایی تست خطوط cat5 , cat5e , cat 6 , کلاسهای F/D/E
  • قابلیت تست با فرکانس 900 MHZ برای خطوط اینترنت Class.F.G 10 , CATV
  • ارائه گراف رنگی

اندازه گیری پارامترهای فیزیکی و مفهومی کابل شبکه :

  • Propagation Delay
  • Length
  • Wire Map
  • Dc loop Resistance
  • Delay Skew
  • NEXT
  • (Return Loss(RL
  • Insertion Loos
  • ACR
  • …

توانائیهای تسترهای فلوک DSX-8000

  • تست دقیق و کامل لایه فیزیکی شبکه شامل کابل، کیستون پریز، پچ پنل، پچ کابل
  • تایید اصلی یا غیراصلی بودن تجهیزات پسیو شبکه انوع کابل، کیستون، پچ پنل و  پچ کابل)
  • استخراج متراژ دقیق کابل کشی ها
  • گزارش اشکالات اتصالات پچ پنل و کیستون
  • گزارش قطع بودن یا ضعیف بودن نحوه اتصال رشته های کابل به کیستون
  • گزارش وجود نویز و محل دقیق آن در مسیر کابلکشی
  • گزارش وجود کشش یا خمش بیش از حد و محل دقیق آن در مسیر کابلکشی
  • گزارش میزان خلوص مس بکار رفته در کابل شبکه
  • تست مقاومت و میزان رسانایی کابل
  • تست فلوک فیبر نوری

تست فلوک چیست ؟ مبحث ما در مورد تست فلوک و اینکه تست فلوک چیست صورت گرفت. چنانچه در این مورد سوالی دارید یا نیاز به مشاوره دارید کارشناسان ما آماده شنیدن صدای شما هستند.
در ضمن جهت سفارش خدمات تست فلوک با تستر فلوک DSX-8000 با واحد خدمات تست فلوک شبکه ایران فلوک در تماس باشید.
