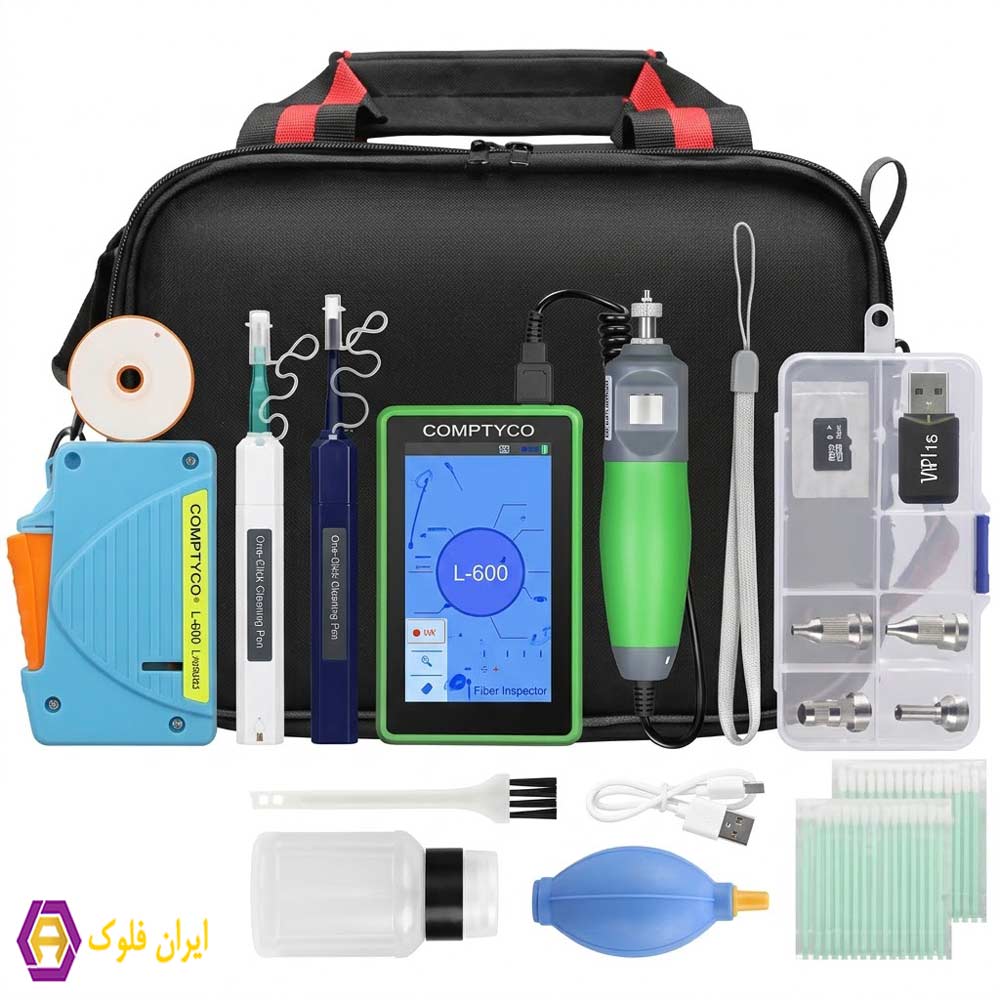

کیت تمیزکننده و میکروسکوپ فیبر نوری COMPTYCO مدل L-600
کیت تمیزکننده و میکروسکوپ تست سر فیبر نوری COMPTYCO مدل L-600 (بزرگنمایی 400 برابر)
بر اساس استانداردهای بین‌المللی مخابراتی و تجربه عملی تیم‌های تست در ایران فلوک، بیش از 80 درصد خطاها، قطعی‌ها و افت‌های شدید سیگنال در شبکه‌های FTTH و دیتاسنترها نه به دلیل شکستگی کابل، بلکه ناشی از آلودگی‌های میکروسکوپی در سطح مقطع فرول (End Face) کانکتورها است. کیت تمیزکننده و میکروسکوپ فیبر نوری COMPTYCO L-600 یک راهکار جامع و دوگانه است که هم‌زمان ابزار بازرسی ویدئویی با بزرگنمایی 400 برابر و ابزارهای پاکسازی خشک استاندارد را در یک کیف صنعتی ضدضربه در اختیار تکنسین قرار می‌دهد.
وجود کوچک‌ترین ذره گردوغبار، چربی دست یا براده سرامیک روی فرول‌های 1.25 میلی‌متری و 2.5 میلی‌متری مستقیماً باعث افزایش افت عبوری (Insertion Loss – IL) و افت برگشتی (Return Loss – RL) شده و در لینک‌های پرقدرت حتی منجر به سوختن پورت‌های حساس OLT و ماژول‌های SFP می‌شود. اگر به دنبال جایگزینی اقتصادی و کامل در کنار کیت‌های رده‌بالایی همچون Fluke NFC-KIT-CASE-E هستید، ست کلینر و میکروسکوپ فیبر نوری L-600 برند کامپتیکو بالاترین ارزش خرید را برای پیمانکاران و کارشناسان نگهداری شبکه فراهم می‌کند.
استعلام قیمت و خرید کیت اورجینال COMPTYCO L-600 از ایران فلوک
چرا ست کلینر و تستر COMPTYCO L-600 یک ابزار ضروری برای پروژه‌های FTTX است؟
خرید پراکنده تجهیزات بازرسی و تمیزکاری فیبر نوری معمولاً باعث ناهماهنگی سایز آداپتورها و گم‌شدن ابزارهای ریز در حوضچه‌های مخابراتی یا اتاق‌های سرور می‌شود. مهم‌ترین مزایای عملیاتی این ست یکپارچه عبارت‌اند از:
- ترکیب هم‌زمان عیب‌یابی بصری و رفع عیب فیزیکی: ادغام میکروسکوپ ویدئویی 400X با قلم‌های وان‌کلیک و کاست کلینر، اجرای کامل چرخه استاندارد جهانی بازرسی، تمیزکاری و بازرسی مجدد را در چند ثانیه ممکن می‌سازد.
- پوشش کامل هر دو استاندارد فرول 1.25mm و 2.5mm: پشتیبانی بی‌نقص از کانکتورهای LC / MU (سایز 1.25 میلی‌متر) در سوئیچ‌ها و ماژول‌های SFP و کانکتورهای SC / FC / ST (سایز 2.5 میلی‌متر) در پچ‌پنل‌ها و ODFهای مخابراتی.
- تضمین پاس شدن تست فلوک و تست OTDR: حذف کامل چربی و گردوغبار از هسته 9 میکرونی فیبر سینگل‌مود، مانع از ایجاد پیک‌های کاذب انعکاسی (Ghosting) و رد شدن لینک در تست فلوک فیبر نوری می‌شود.
- طراحی پرتابل و مقاوم برای سایت‌های عملیاتی: کیف حمل صنعتی با فوم ضربه‌گیر داخلی و وزن کل 1.5 کیلوگرم، حمل ابزار در دکل‌ها، منهول‌ها و رک‌های متراکم را بسیار ایمن و سریع می‌کند.

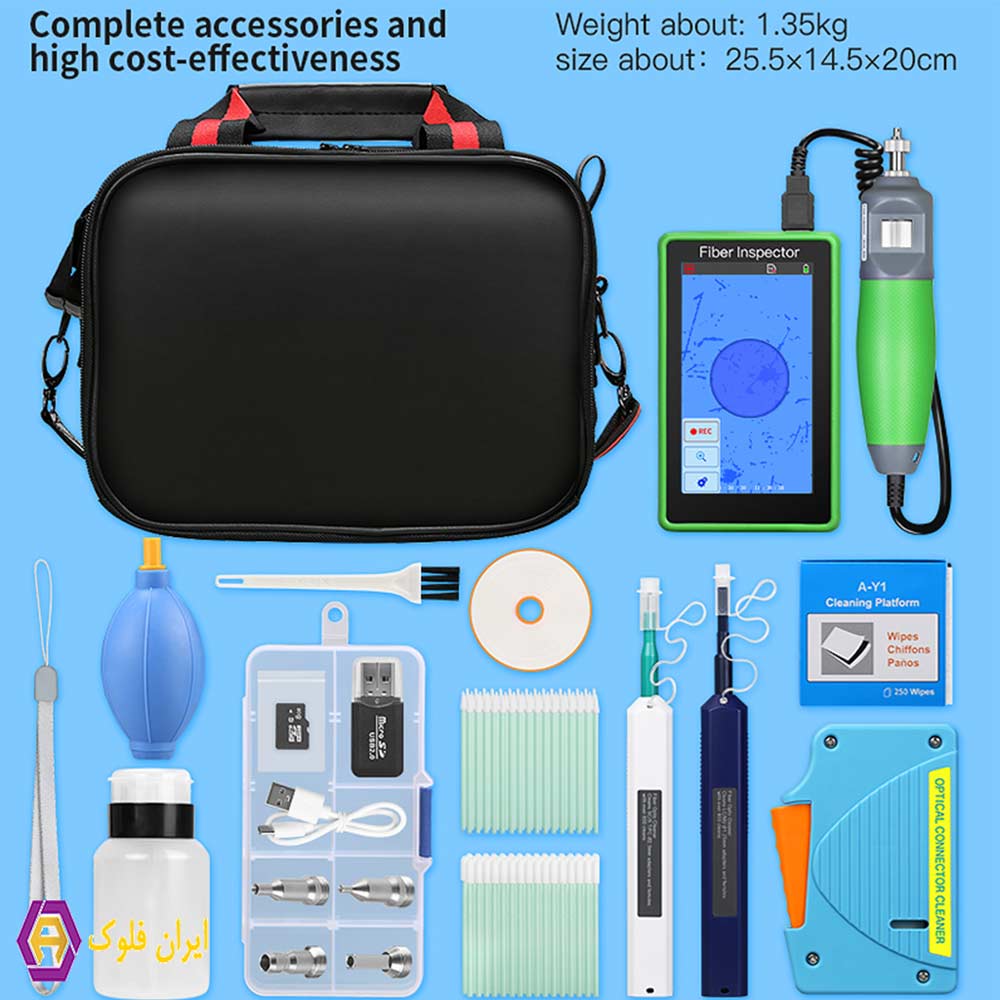

بررسی تخصصی اجزای داخل پکیج COMPTYCO L-600

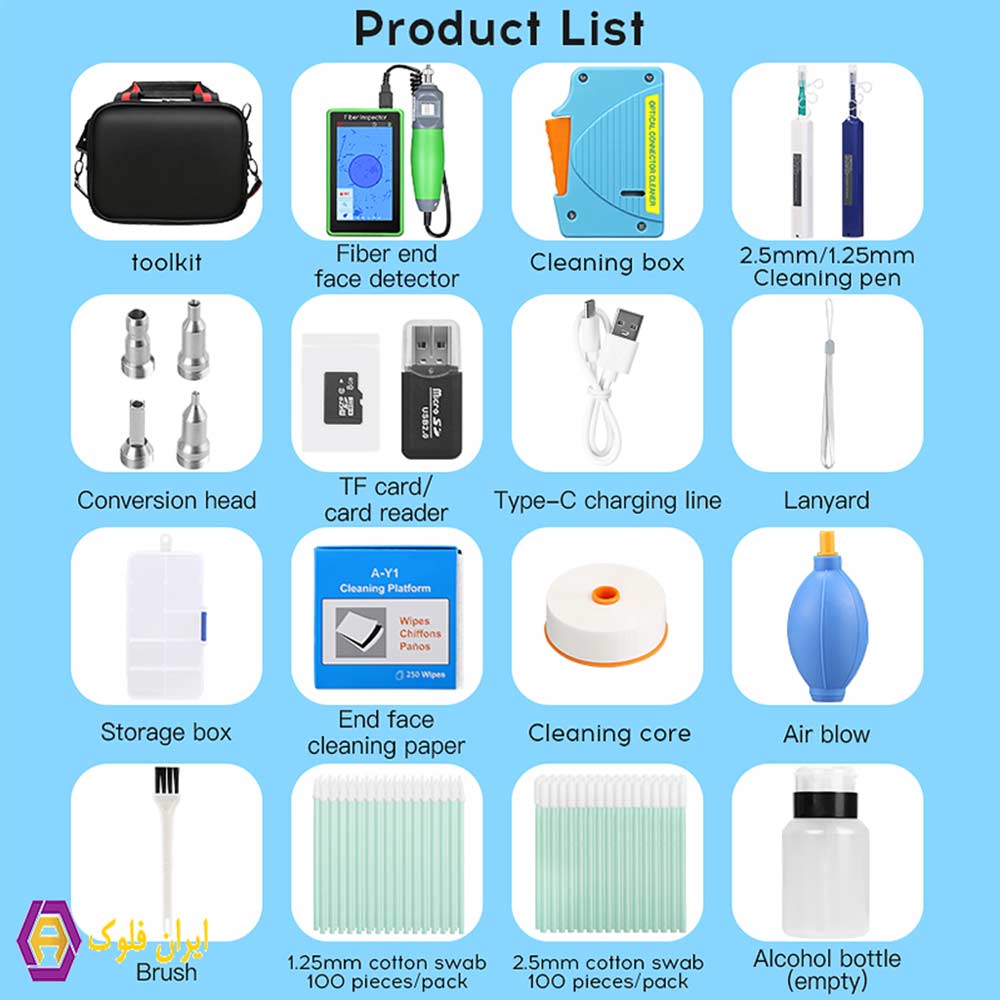

در داخل کیف ابزار COMPTYCO L-600، چهار گروه ابزار تخصصی قرار گرفته است که هر کدام وظیفه مشخصی در فرآیند نگهداری و آماده‌سازی شبکه بر عهده دارند:
جزء ۱

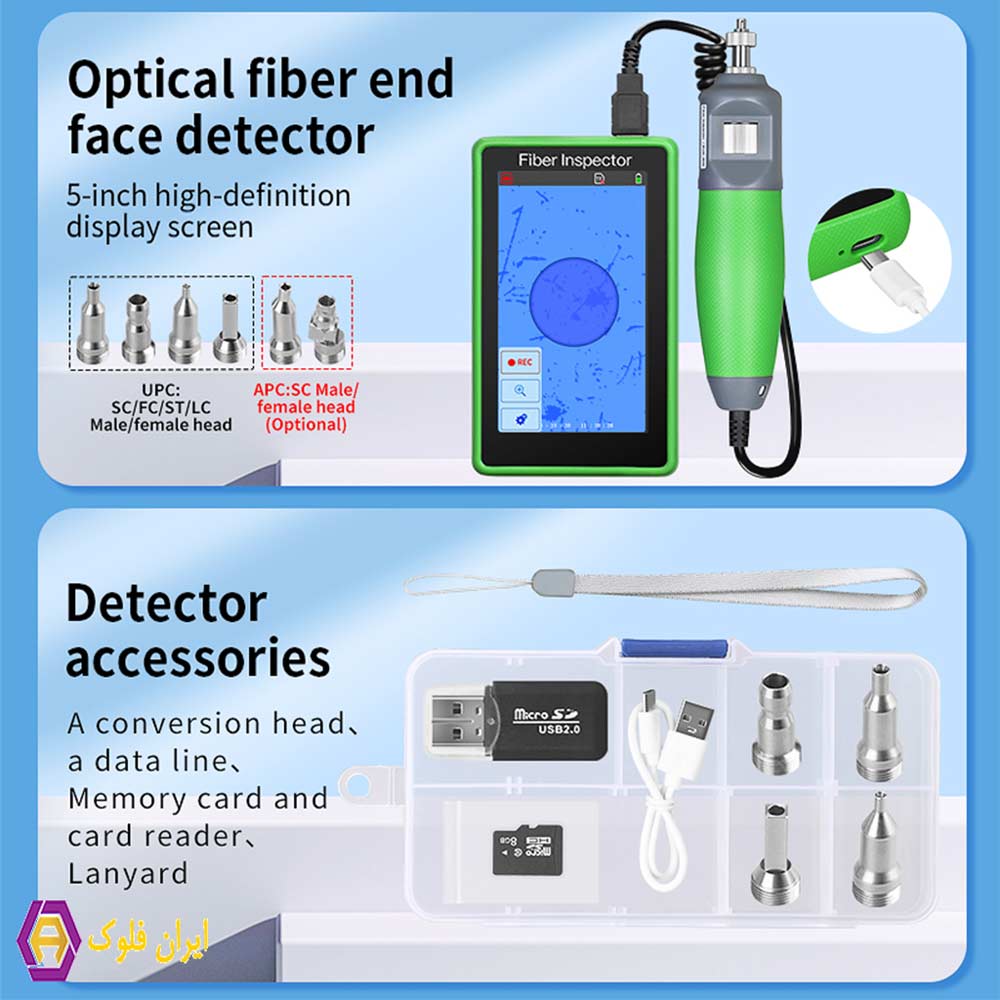

میکروسکوپ و پراب بازرسی سر فیبر نوری مدل L-600 با نمایشگر (Fiber End Face Tester 400X)
کاربرد اصلی: بزرگنمایی ویدئویی 400 برابر سطح مقطع فرول جهت تشخیص دقیق خراش‌های میکروسکوپی، ترک‌خوردگی سرامیک، لکه‌های چربی و ذرات گردوغبار روی Core و Cladding.
سازگاری و استانداردها: مجهز به سری‌های تبدیل (Tips) برای بررسی کانکتورهای SC / FC / LC / ST با زاویه پولیش تخت (PC / UPC – آبی رنگ) و قابلیت سفارش هد اختیاری APC برای کانکتورهای سبز رنگ با زاویه پولیش 8 درجه.
مزیت کلیدی برای تکنسین: امکان بازرسی مستقیم کانکتورهای نصب‌شده در داخل آداپتور و پچ‌پنل (Bulkhead Inspection) و همچنین سر پچ‌کوردهای آزاد با تنظیم فوکوس نرم و نمایش تصویر زنده روی مانیتور بدون خستگی چشم.
جزء ۲
قلم‌های تمیزکننده وان‌کلیک (One-Click Fiber Cleaning Pen – 1.25mm & 2.5mm)
کاربرد اصلی: پاکسازی خشک و سریع سطح فرول در داخل کوپلرها، آداپتورهای ODF، پورت‌های تجهیزات اکتیو و ماژول‌ها تنها با یک فشار مکانیکی (One-Click) و بدون نیاز به الکل ایزوپروپیل.
سازگاری و استانداردها: شامل دو قلم مجزا؛ قلم کلینر 1.25 میلی‌متری مخصوص کانکتورهای LC و MU و قلم کلینر 2.5 میلی‌متری مخصوص کانکتورهای SC، FC و ST (مناسب برای هر دو استاندارد UPC و APC).
مزیت کلیدی برای تکنسین: چرخش 180 درجه‌ای نوار میکروفایبر بدون پرز در هر کلیک که بدون نیاز به باز کردن پیچ‌های پچ‌پنل، بیش از 800 مرتبه تمیزکاری استاندارد را تضمین می‌کند. (امکان تهیه مجدد قلم کلینر کامپتیکو AUA-L125 و AUA-S250 به صورت تکی نیز در ایران فلوک فراهم است).
جزء ۳
باکس (کاست) تمیزکننده فیبر نوری (Fiber Cleaning Box / Cassette)
کاربرد اصلی: تمیزکاری خشک سر کانکتورهای آزاد (Unmated Connectors) شامل انواع پچ‌کوردها و پیگتیل‌ها پیش از اتصال به پچ‌پنل یا دستگاه فیوژن فیبر نوری و OTDR.
سازگاری و استانداردها: سازگار با تمامی فرول‌های سرامیکی 1.25mm و 2.5mm در تیپ‌های SC / FC / LC / ST با قابلیت تعویض رول نوار داخلی (Refill Core) پس از اتمام ظرفیت.
مزیت کلیدی برای تکنسین: مکانیزم اهرمی پیش‌برنده نوار آنتی‌استاتیک (ضد الکتریسیته ساکن) که در هر بار استفاده، بخش کاملاً نو و تمیزی از نوار میکروفایبر را زیر فرول قرار می‌دهد و از انتقال آلودگی قبلی جلوگیری می‌کند.
جزء ۴

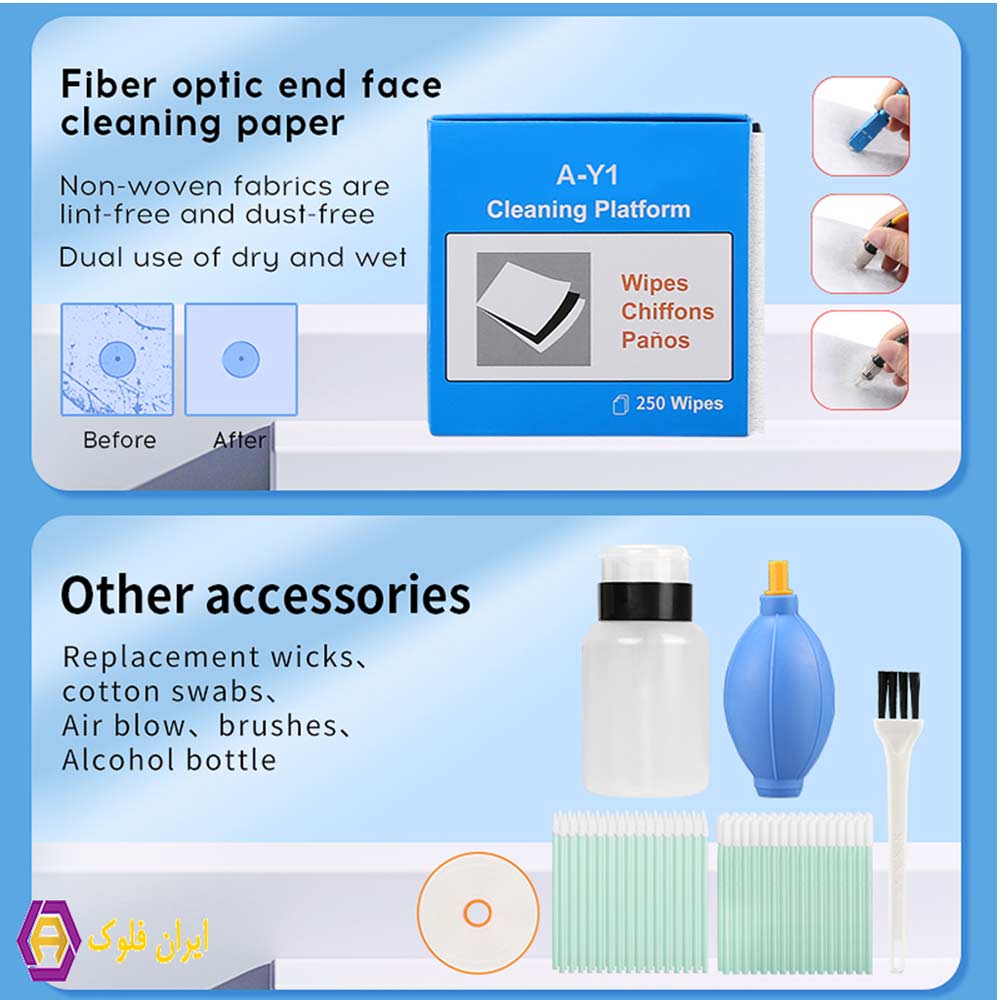

سری‌های تبدیل میکروسکوپ، ملزومات مصرفی و کیف حمل ضدضربه
کاربرد اصلی: سازمان‌دهی ایمن پراب، مانیتور، سری‌های اپتیکی و ابزارهای مصرفی در برابر ضربه، رطوبت و گردوغبار محیط کارگاهی.
سازگاری و استانداردها: دارای جایگاه‌های برش‌خورده دقیق (EVA Foam) برای هر ابزار، سری‌های تبدیل نری و مادگی (Male & Female Tips) و محفظه ویژه ملزومات تمیزکاری مکمل.
مزیت کلیدی برای تکنسین: جلوگیری از گم‌شدن سری‌های کوچک میکروسکوپ در پایان روز کاری و سهولت جابه‌جایی به لطف وزن متعادل 1.5 کیلوگرمی.
کانکتورهای آبی رنگ (UPC) دارای سطح مقطع تخت هستند و با سری‌های استاندارد داخل جعبه به راحتی فوکوس و بررسی می‌شوند. اما در شبکه‌های FTTH / GPON مخابراتی که از کانکتورها و آداپتورهای سبز رنگ (APC) استفاده می‌شود، سر فرول دارای زاویه پولیش 8 درجه است. برای دیدن تصویر واضح از فرول‌های سبز رنگ بدون سایه افتادن روی مانیتور، حتماً باید از سری مخصوص APC (Optional APC Head) استفاده نمایید.
جدول مشخصات فنی کیت تمیزکننده فیبر نوری کامپتیکو L-600
| ویژگی فنی | مشخصات و استاندارد |
|---|---|
| برند سازنده (Brand Name) | کامپتیکو (COMPTYCO) |
| مدل محصول (Model Number) | L-600 |
| نوع کاربری (Product Type) | ست کامل تمیزکننده و میکروسکوپ بازرسی سر فیبر نوری (Optical Fiber Cleaning & Inspection Set) |
| بزرگنمایی میکروسکوپ | 400 برابر (400X Magnification) به همراه نمایشگر دیجیتال و پراب ویدئویی |
| کانکتورهای قابل پشتیبانی | SC / FC / LC / ST (پوشش فرول‌های 1.25mm و 2.5mm) |
| پشتیبانی از پولیش APC | دارای قابلیت سفارش هد اختیاری 8 درجه (Optional APC Head) بسته به پارت‌نامبر |
| حوزه کاربرد اصلی | شبکه‌های FTTX / FTTH، دیتاسنترها، مخابرات نوری و آماده‌سازی لینک جهت تست فلوک |
| وزن کل پکیج (Weight) | 1.5 کیلوگرم (به همراه کیف حمل ضدضربه) |
| بسته‌بندی خرید عمده (شرکتی) | 20 عدد در کارتن مادر (20 PCS/Carton) |
| کشور سازنده | چین (Shenzhen Comptyco – Guangdong) |
راهنمای گام‌به‌گام کار با ست L-600 در سایت‌های عملیاتی (استاندارد بازرسی و پاکسازی)
مطابق استاندارد بین‌المللی IEC 61300-3-35، هرگونه اتصال کورکورانه پچ‌کورد بدون بازرسی اولیه ممنوع است. برای دستیابی به کمترین میزان افت سیگنال با استفاده از کیت COMPTYCO L-600، چهار گام زیر را به ترتیب اجرا کنید:
- گام اول – بازرسی اولیه (Inspect): سری متناسب با کانکتور یا پورت (مثلاً SC یا LC) را روی پراب میکروسکوپ L-600 ببندید و وضعیت سطح فرول را روی مانیتور بررسی کنید. (توجه داشته باشید که حتی پچ‌کوردهای آکبند خارج شده از پلاستیک نیز به دلیل الکتریسیته ساکن کلاهک محافظ، اغلب دارای ذرات گردوغبار هستند).
- گام دوم – تصمیم‌گیری فنی (Decide): اگر نواحی Core و Cladding کاملاً تمیز و عاری از خراش یا لکه بودند، مستقیماً اتصال را برقرار کنید و از کشیدن بی‌مورد کلینر روی کانکتور تمیز خودداری نمایید.
- گام سوم – تمیزکاری خشک استاندارد (Clean): در صورت مشاهده آلودگی، برای پاکسازی داخل آداپتور و پورت‌های پچ‌پنل از قلم کلینر وان‌کلیک (سایز 1.25mm یا 2.5mm) و برای تمیز کردن سر پچ‌کورد یا پیگتیل آزاد از باکس (کاست) کلینر استفاده کنید.
- گام چهارم – بازرسی مجدد (Re-inspect): پیش از اتصال نهایی به تجهیزات اکتیو یا گرفتن تست با پاورمتر و لایت سورس نوری، مجدداً با پراب L-600 سطح فرول را چک کنید تا از پاک شدن کامل آلودگی اطمینان حاصل شود.
پرتوهای لیزر مخابراتی در طول موج‌های 1310 نانومتر و 1550 نانومتر کاملاً نامرئی هستند و استفاده از میکروسکوپ‌های چشمی قدیمی (اپتیکی مستقیم) روی لینک‌های روشن می‌تواند به شبکیه چشم آسیب دائمی وارد کند. اگرچه میکروسکوپ COMPTYCO L-600 به دلیل ساختار پراب ویدئویی و نمایشگر دیجیتال مانع از تابش مستقیم پرتو به چشم تکنسین می‌شود و ایمنی کامل ایجاد می‌کند، اما همواره توصیه می‌شود پیش از شروع عملیات تمیزکاری، از خاموش بودن منبع لیزر یا قلم VFL اطمینان حاصل فرمایید.
مقایسه خرید ست کامل COMPTYCO L-600 در برابر خرید تکی تجهیزات
جدول زیر نشان می‌دهد چرا تهیه این ست یکپارچه نسبت به خرید جداگانه میکروسکوپ، قلم‌های کلینر و کاست تمیزکننده، برای پیمانکاران شبکه بهینه‌تر است:
| معیار مقایسه | خرید ست کامل COMPTYCO L-600 | خرید جداگانه و تکی ابزارها |
|---|---|---|
| هزینه تمام‌شده اقتصادی | بسیار مقرون‌به‌صرفه (کاهش 20 تا 30 درصدی هزینه نسبت به خرید تک‌تک اقلام) | افزایش هزینه نهایی به دلیل خرید مجزای مانیتور، پراب، قلم‌ها و کیف |
| پوشش انواع کانکتورها | پوشش کامل هر دو سایز 1.25mm و 2.5mm (SC/FC/LC/ST) در یک پکیج | احتمال کسری یکی از سایزها یا سری‌های تبدیل در زمان حضور در پروژه |
| نظم و ایمنی در حمل‌ونقل | کیف اختصاصی ضدضربه 1.5 کیلوگرمی با جایگاه مشخص برای هر قطعه | پراکندگی ابزارها در کیف عمومی تکنسین و ریسک بالای شکستن لنز پراب |
| تامین اقلام مصرفی آینده | سازگاری کامل با قلم‌ها و کاست‌های یدک استاندارد کامپتیکو موجود در ایران فلوک | عدم یکپارچگی برندها و کیفیت متفاوت نوارهای میکروفایبر متفرقه |
سوالات متداول درباره کیت کلینر و میکروسکوپ فیبر نوری COMPTYCO L-600
۱. آیا میکروسکوپ موجود در کیت COMPTYCO L-600 قابلیت بررسی کانکتورهای APC (سبز رنگ) را دارد؟
پراب میکروسکوپ L-600 به صورت پیش‌فرض از کانکتورهای استاندارد SC / FC / LC / ST با سر تخت (UPC) پشتیبانی می‌کند و دارای قابلیت نصب هد اختیاری APC (Optional APC Head) است؛ بنابراین برای بررسی پچ‌کوردها و آداپتورهای سبز رنگ با زاویه 8 درجه، هنگام ثبت سفارش در ایران فلوک وجود سری مخصوص APC را در پکیج انتخابی خود بررسی نمایید.
۲. تفاوت کاربرد قلم کلینر (Cleaning Pen) و باکس کلینر (Cleaning Box) داخل این ست چیست؟
قلم‌های کلینر وان‌کلیک (1.25mm و 2.5mm) برای تمیز کردن فرول در داخل آداپتورها، کوپلرهای ODF و پورت‌های تجهیزات اکتیو بدون نیاز به باز کردن پنل استفاده می‌شوند؛ در حالی که باکس (کاست) کلینر مخصوص کشیدن و تمیز کردن سر پچ‌کوردها و پیگتیل‌های آزاد (بیرون از آداپتور) است.
۳. آیا میکروسکوپ L-600 قابلیت بررسی پورت‌های داخل پچ‌پنل (Bulkhead) را دارد یا فقط سر پچ‌کورد را تست می‌کند؟
با استفاده از پراب بازرسی COMPTYCO L-600 و تعویض سری‌های تبدیل (Male و Female Tips) موجود در کیف، تکنسین می‌تواند هم فرول قرارگرفته در داخل کوپلر و پچ‌پنل (Bulkhead) و هم سر کانکتورهای آزاد پچ‌کورد را با بزرگنمایی 400 برابر بررسی کند.
۴. طول عمر مصرفی قلم‌ها و کاست تمیزکننده داخل پکیج چقدر است و آیا قابل شارژ هستند؟
هر کدام از قلم‌های تمیزکننده کامپتیکو ظرفیت بیش از 800 بار کلیک و پاکسازی استاندارد را دارند و باکس کلینر نیز بیش از 500 مرتبه تمیزکاری انجام می‌دهد که پس از اتمام نوار میکروفایبر، رول داخلی باکس (Refill Core) به راحتی قابل تعویض است.
