فیوژن فیبر نوری چیست؟

فیوژن فیبر نوری چیست؟

فیوژن فیبر نوری روشی است که برای ارتباط بین 2 کابل فیبر نوری استفاده می گردد که به وسیله عمل جوش فیبر نوری و با دستگاه فیوژن انجام می شود.

فیوژن فیبر نوری

دستگاه فیوژن

این عمل در اثر گرم شدن تارها (ذوب شدن تار ها در نقطه جوش) توسط الکترود های دستگاه فیوژن و جوش دادن آنها به یکدیگر صورت می پذیرد.دستگاه فیوژن در دو نوع قابل حمل و ثابت برای اولین بار تولید شده اند اگرچه دستگاه های کنونی تولید شده توسط کمپانی های مطرح مانند  فوجیکورا – سومیتومو – comptyco قابل حمل بوده و دستگاه های ثابت از چرخه تولید کنار گذاشته شده اند.

اجرای فیبر نوری ( خدمات فیوژن فیبر نوری – خدمات تست فیبر نوری )

فیوژن فیبر نوری عمل اتصال یا در اصطلاح جوش دادن دو کابل فیبر نوری به یکدیگر می باشد که توسط دستگاه فیوژن فیبر نوری انجام می شود.

دستگاه فیوژن فیبر نوری فوجیکورا 62S

اتصال فیوژن از جرقه الکتریکی برای جوش دو کابل فیبر نوری به هم استفاده می کند. این فرایند از جوش فیبر نوری شامل حرارت موضعی دو کابل فیبر نوری برای ذوب کردن و اتصال انتهای آنها به هم می باشد.
فرایند اتصال با اماده سازی انتهای هر دو فیبر برای اتصال شروع می شود که در ابتدا حذف پوشش های محافظ از انتهای هر دو فیبر ضروری است. سپس فیبر به منظور ایجاد سطحی صاف و عمود بر آن در انتها با استفاده از روش score-and-break شکسته می شود که فرایند cleaving می باشد و بعد از آن کیفیت انتهای هر فیبر با استفاده از یک میکروسکوپ بررسی می شود.

دستگاه جوش فیبر نوری

فیوژن فیبر نوری

در جوش فیبر نوری، اتلاف در اتصال رابطه مستقیم با زوایا و کیفیت انتهای فیبر در هر دو طرف آن دارد.
یک دستگاه فیوژن معمولی شامل دو ثابت جهت قرار گیری فیبر ها در آن و دو الکترود می باشد. میکروسکوپ به قرار گیری انتهای فیبر آماده شده در دستگاه فیوژن کمک می کند. فیبر ها در دستگاه قرار گرفته و هم تراز می شوند و سپس با هم ذوب و متصل می شوند.

پیشنهاد مطالعه مطلب طراحی و اجرای شبکه های فیبر نوری

در ابتدا در جوش فیوژن از سیم کروم به عنوان عنصر حرارتی برای ذوب کردن و اتصال فیبر ها به هم استفاده می شده. تکنیک های جدید جوش فیبر نوری لیزر دی اکسید کربن، جرقه الکتریکی و شعله حاصل از گاز را جایگزین سیم کروم برای حرارت دادن انتهای فیبرها جهت ذوب شدن و اتصال آنها کرده است. جوش فیبر نوری با روش جرقه الکتریکی می تواند یک فیبر یا رشته های فیبر نوری 12 یا 24 تایی را در یک زمان متصل کند.

سایز کوچک نقطه اتصال فیوژن و توسعه دستگاه های فیوژن خودکار، اتصال از روش جرقه الکتریکی را تبدیل به یکی از محبوب ترین تکنیک های اتصال در کاربردهای تجاری کرده است. اتصال فیبر نوری بسیار پیچیده می باشد و لزوما تنظیمات به گونه ای اعمال می شود که تلفاتی کمتر از 0.02dB حاصل شود.
در صورت نیاز به کاهش یک سیگنال پر قدرت، می توان از اتصال فیبر نوری به عنوان تضعیف کننده ی نوری استفاده نمود که در این صورت می توان اتصالی با حداکثر 10 dB تلفات به وجود آورد. به این ترتیب می توان از آن به عنوان تضعیف داخلی استفاده نمود. تلفات معمول اتصال فیوژن حدود 1.02 dB می باشد.

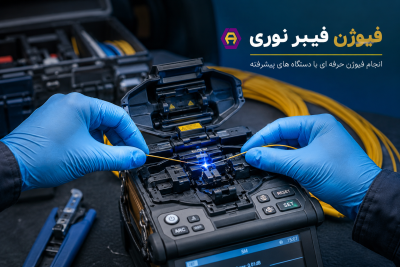

فیوژن فیبر نوری + قیمت خدمات

از آنجائیکه فیوژن فیبر نوری به دقت بالایی احتیاج دارد و بسیار خطا پذیر است و هر گونه خطایی در زمان فیوژن زدن باعث خرابی و تضعیف آن می شود باید توسط یک اپراتور متبحر و کار آزموده انجام شود.

خدمات فیوژن فیبر نوری

آزماشبکه ایرانیان (ایران فلوک ) با  بکارگیری نیروی انسانی مجرب و انواع دستگاه های فیوژن حرفه ای و به روز دنیا خدمات فیوژن فیبرنوری  ( جوش فیبر نوری) را با کیفیت و دقت بالا ارائه می دهد.تمام خدمات فیوژن فیبر نوری ما با ضمانت تست فلوک و به شرط  ارایه گراشات LOSS استاندارد با ماژول OLTS یا OTDR دستگاه تستر فلوک DSX2-8000Qi  انجام می گردد

برای هرگونه مشاوره ویا انجام پروژه های خود و دریافت قیمت خدمات فیوژن فیبر نوری و انجام پروژه های فیبر نوری  با ما تماس بگیرید .
