پاورمتر فیبر نوری

پاورمتر فیبرنوری چیست؟

پاورمتر نوری یا  OPM یک ابزار تست فیبر نوری می باشد و به صورت دقیق قدرت فیبر نوری تجهیزات، یا قدرت سیگنال نوری که از طریق کابل فیبر نوری می گذرد را می تواند اندازه گیری نماید.

توان سنج فیبر نوری از یک سنسور کالیبره شده و یک صفحه نمایش تشکیل شده  که سنسور کالیبره شده وظیفه اندازه گیری مدار تقویت کننده (Amplifier) را دارد.

پاورمتر فیبر نوری طوری طراحی شده تا علاوه بر قابلیت اطمینان و پایداری، با دست نیز قابل حمل باشد.

این دستگاه جهت نصب، پشتیبانی، اشکال زدایی هر نوع شبکه فیبر می تواند استفاده شود. یک پاورمتر فیبر نوری در زمینه های مختلفی همچون ساخت کابل و پشتیبانی، ارتباطات فیبر نوری و  CATV کاربرد دارد.

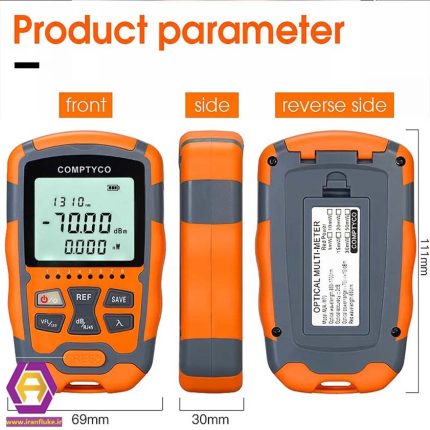

اجزای پاورمتر نوری

به طور کلی پاورمتر نوری چهار دکمه دارد:

دکمه Power

دکمه dBm/w

دکمه نور صفحه

دکمه  λ ( طول موج )


چگونگی تست فیبر نوری توسط پاورمتر نوری

برای اندازه گیری عملکرد end-to-end سیستم فیبر نوری به دو دستگاه نیاز داریم، یک پاورمتر فیبر نوری و یک منبع نور (light source)

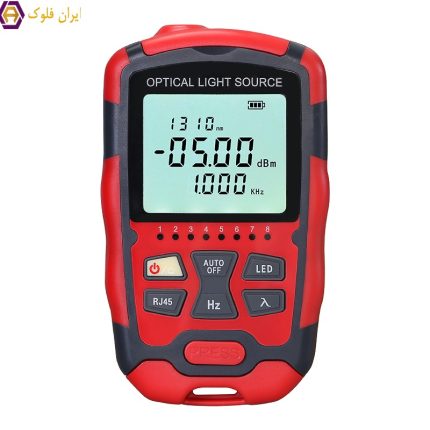

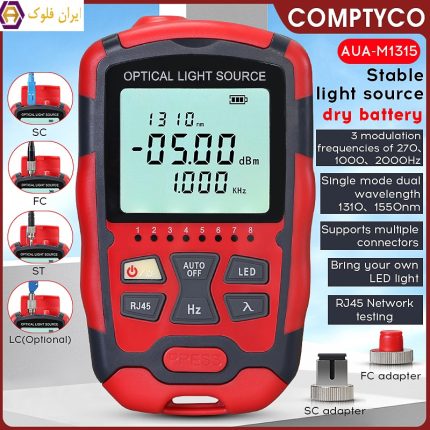

دستگاه لایت سورس یا منبع نور طول موجی از نور را به فیبر می فرستد. در طرف دیگر کابل، پاور متر آن نور را می خواند، و مقدار افت سیگنال را مشخص می کند.

از آنجاییکه افت فیبر نوری طول موج متفاوتی دارد، پاور متر فیبر نوری باید از همان طول موجی که استفاده کند که منبع نور استفاده می کند . برای مثال، اگر لایت سورس یا منبع نور با طول موج ۱۳۱۰ نانومتر باشد، پاور متر نوری نیز باید ۱۳۱۰ نانومتر تنظیم شود.

تست پاورمتر فیبر نوری و منبع نور، که هم چنین با نام روش یک پچ کورد نیز شناخته می شود، دقیق ترین راه برای اندازه گیری افت سیگنال end-to-end فیبر نوری می باشد.

در هنگام تست کابل فیبر نوری بوسیله پاورمتر فیبر و دستگاه منبع نور، مراحل زیر را انجام دهید:

مرحله ۱: اتصالات تجهیزات اکتیو را قطع و یا خاموش کنید.

مرحله۲: انتخاب پاور متر نوری و منبع نوری (light source) مناسب (برای فیبر سینگل مُد عموماً دارای طول موج  ۱۳۱۰ یا ۱۵۵۰ نانومتر و برای فیبر مالتی مُد ۸۵۰ یا ۱۳۰۰ نانومتر می باشد)

مرحله ۳: طول موج مناسب پاور متر و لایت سورس را تنظیم کنید.

مرحله ۴: از پچ کورد (جامپر) و آداپتور(کوپلر) مناسب، که باید داخل جعبه پاورمتر نوری و لایت سورس باشد، استفاده کنید.

مرحله ۵: پچ کورد فیبر را به منبع نوری و پاور متر متصل و دستگاه را روشن کنید. قدرت مرجع را که به صورت dBm نشان داده می شود را ضبط کنید.

مرحله ۶:  با استفاده از یک آداپتور، پچ کورد دوم (پچ کورد آزمایشی ۲) را بین پچ کوردی که در مرحله ۵ استفاده شده است و پاور متر نوری قرار دهید. مطمئن شوید که میرایی اضافه شده توسط پچ کورد دوم بیشتر از ۰٫۷۵ dB: Pref-Pcheck ≤ ۰٫۷۵ dB نباشد.

مرحله ۷: پچ کوردها را به منبع نوری و پاورمتر نوری وصل کنید. دو پچ کوردی که به آداپتور وصل بود را جدا کنید. منبع نوری/پچ کورد آزمایشی۱ را به یک سر از سیستم فیبری که قرار است تست شود وصل کنید. تست پاور را ثبت کنید (P test).

تست پاور (P test) را از قدرت (پاور) مرجع که در مرحله ۵ ثبت شده است را کم کنید تا به میرایی end-to-end برسید همانند فرمول زیر:

Attenuation (dB) = P ref-P test

میرایی =پاور مرجع – پاور تست
