دستگاه فیوزن فیبر نوری چیست قیمت خرید و مشخصات

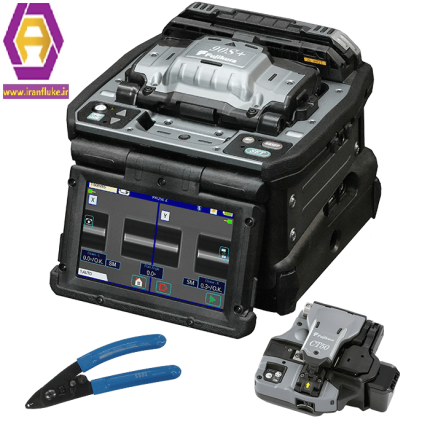

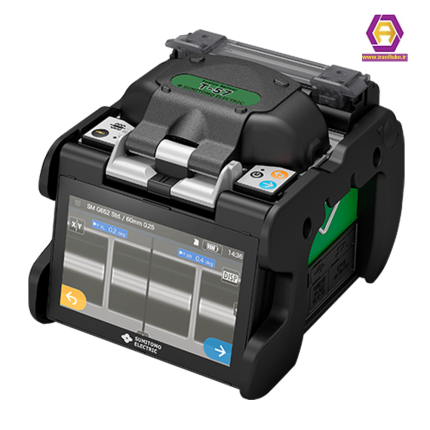

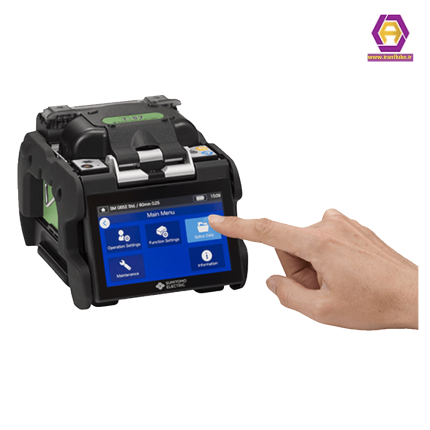

دستگاه فیوژن فیبر نوری از محصولات پرفروش ایران فلوک می باشد که در بازار تجهیزات شبکه ارائه می گردد. از دستگاه فیوژن فیبر نوری برای برقراری اتصال بین دو کابل فیبر نوری استفاده می شود که توسط گرمای حاصل از قوس الکتریکی، فیبر های نوری را به یکدیگر متصل می کند. در اینجا برند های مختلف دستگاه های فیوژن فیبر نوری  از قبیل فوجیکورا، سومیتومو،و … را به همراه مشخصات فنی و با قیمت بسیار مناسب عرضه مینماییم.

دستگاه فیوژن چیست Fusion Splicer

دستگاه فیوژن یا فیوژن اسپلایسریا دستگاه جوش فیبر نوری دستگاهی است که برای جوش دو تار فیبر نوری(جوش تارهای نوری ریبون) به یکدیگر مورد استفاده قرار میگیرد

. فرآیند اتصال تارهای فیبر نوری به یکدیگر اسپلایس نامیده میشود و اسپلایس به دوشکل مکانیکی و قوس الکتریکی یا فیوژن میسر می باشد، به شکل رایج تارهای متصل گردیده با کمک دستگاه فیوژن و ایجاد قوس الکتریکی را فیوژن می گویند.

دستگاه فیوژن فیبر نوری

در فرایند فیوژن فیبر نوری انتهای تار فیبر نوری با برداشتن روکش های بزرگتر از 125 میکرون آماده و تمیز می شود و توسط کلیور کاملا مسطح قطع می شود و پس از تمیز کردن مجدد در بازوهای دستگاه فیوژن قرار داده میشود. توسط هیتر ، انتهای تارهای فیبر نوری با قوس الکتریکی الکترود گرم می شود و پس از نزدیک شدن به هم ذوب می شوند و به هم جوش یا فیوژن می شوند.

قیمت دستگاه فیوژن

آزما شبکه ایرانیان (ایران فلوک)ن ماینده فروش بهترین انواع دستگاه های فیوژن فیبر نوری  بوده برای اطلاع از قیمت دستگاه فیوژن روز و انواع دستگاه فیوژن و جوش فیبرنوری با ما در تماس باشید.

HOW DOES A FUSION SPLICER WORK?

Before optical fibers can be successfully fusion spliced, they need to be carefully stripped of their outer jackets and polymer coating, thoroughly cleaned and then precisely cleaved to form smooth, perpendicular end faces. Once all of this has been completed, each fiber is placed into a holder in the splicer’s enclosure. From this point on, the fiber optic fusion splicer takes over the rest of the process, which involves three steps:

1. Alignment: Using small, precise motors, the fusion splicer makes minute adjustments to the fibers’ positions until they’re properly aligned, so the finished splice will be as seamless and attenuation-free as possible. During the alignment process, the fiber optic technician can view the fiber alignment, thanks to magnification by optical power meter, video camera or viewing scope.

2. Impurity Burn-Off: Since the slightest trace of dust or other impurities can wreak havoc on a splice’s ability to transmit optical signals, you can never be too clean when it comes to fusion splicing. Even though fibers are hand-cleaned before being inserted into the splicing device, many fusion splicers incorporate an extra precautionary cleaning step into the process. Prior to fusing, they generate a small spark between the fiber ends to burn off any remaining dust or moisture.

3. Fusion: After fibers have been properly positioned and any remaining moisture and dust have been burned off, it’s time to fuse the fibers ends together to form a permanent splice. The splicer emits a second, larger spark that melts the optical fiber end faces without causing the fibers’ cladding and molten glass core to run together (keeping the cladding and core separate is vital for a good splice — it minimizes optical loss). The melted fiber tips are then joined together, forming the final fusion splice. Estimated splice-loss tests are then performed, with most fiber fusion splices showing a typical optical loss of 0.1 dB or less.

================

دستگاه فیوژن فیبر نوری چگونه کار می کند؟

قبل از اتصال موفقیت آمیز فیبرهای نوری، باید ژاکت های بیرونی و پوشش پلیمری آنها را به دقت از بین ببرید، کاملا تمیز کنید و سپس به طور دقیق شکاف دهید تا صفحات انتهایی صاف و عمود بر هم شکل بگیرند. پس از تکمیل تمام این موارد، هر فیبر در یک نگهدارنده در محفظه اسپلایسر قرار می گیرد. از این مرحله به بعد، اسپلایسر فیوژن فیبر نوری بقیه فرآیند را بر عهده می گیرد که شامل سه مرحله است:

1. تراز:

با استفاده از موتورهای کوچک و دقیق، اسپلایسر فیوژن تنظیمات دقیقی را در موقعیت الیاف انجام می دهد تا زمانی که به درستی تراز شوند، بنابراین اتصال نهایی تا حد امکان بدون درز و بدون میرایی خواهد بود. در طول فرآیند هم ترازی، تکنسین فیبر نوری می تواند تراز فیبر را به لطف بزرگنمایی با قدرت سنج نوری، دوربین فیلمبرداری یا محدوده دید مشاهده کند.

2. سوختن ناخالصی:

از آنجایی که کوچکترین اثری از گرد و غبار یا ناخالصی های دیگر می تواند توانایی اسپلایس در انتقال سیگنال های نوری را خراب کند، هرگز نمی توانید در مورد اتصال فیوژن خیلی تمیز باشید. حتی اگر الیاف قبل از قرار دادن در دستگاه اسپلایسینگ با دست تمیز می شوند، بسیاری از اسپلایزرهای فیوژن یک مرحله تمیز کردن احتیاطی اضافی را در این فرآیند گنجانده اند. قبل از ذوب، جرقه کوچکی بین انتهای فیبر ایجاد می کنند تا گرد و غبار یا رطوبت باقی مانده را بسوزانند.

3. همجوشی:

پس از اینکه الیاف به درستی قرار گرفتند و رطوبت و گرد و غبار باقیمانده سوزانده شد، وقت آن است که انتهای الیاف را به هم جوش دهید تا یک اتصال دائمی ایجاد شود. اسپلایسر جرقه دوم و بزرگتری را منتشر می کند که سطوح انتهایی فیبر نوری را ذوب می کند بدون اینکه باعث شود روکش الیاف و هسته شیشه مذاب در کنار هم قرار بگیرند (جدا نگه داشتن روکش و هسته برای یک اتصال خوب حیاتی است – اتلاف نوری را به حداقل می رساند). سپس نوک الیاف ذوب شده به یکدیگر متصل می شوند و اتصال فیوژن نهایی را تشکیل می دهند. سپس آزمایش‌های اتلاف اتصال تخمینی انجام می‌شود، با اکثر اتصالات فیبر فیوژن افت نوری معمولی 0.1 دسی بل یا کمتر را نشان می‌دهند.
