دوره های آموزشی :پيشرفت روزافزون شبکه هاي کامپيوتری و استفاده از آن در ادارات و مؤسسات و حتي ورود آنها به منازل، آشنايي افراد مختلف بويژه علاقمندان به کامپيوتر را با مفاهيم شبکه هاي کامپيوتری و اصول اوليه مرتبط با اين موضوع را يك ضرورت ساخته است.

آموزش Network+:

در اين راستا آموزش Network+ بعنوان يکي از بهترين مدارک علمی شبکه ميتواند اصول علمی و عملی منطبق با نيازهاي روز را در اختيار دانش‫پژوهان قرار دهد. به دانش پژوهان توصیه می گردد اگر به مباحث شبکه علاقه مند هستند و اطلاعاتی در مورد آن ندارند یا اطلاعات محدودی دارند، دوره آموزش نتورک پلاس را در ایران فلوک سپری کنند تا با توجه به علاقه و استعداد خود، گرایش تحصیلی مورد نظر را انتخاب نمایند. این دوره پیش نیاز دوره های Microsoft و Cisco نیز بوده و دورنمایی کلی از این دوره ها ارائه می نماید.

آموزش Network+
آموزش Network+

پیش نیاز تمام دوره های آموزشی شبکه (مایکروسافت و سیسکو) دوره نتورک پلاس است و علاقه مندان به دوره های سیسکو و مایکروسافت حتما باید این دوره ۳۶ ساعته را بگذرانند

آموزش تخصصی فیبر نوری:

آزما شبکه ایرانیان مفتخر به برگزاری دوره های آموزشی در زمینه ی مباحث فیبر نوری از مقدماتی تا پیشرفته می باشد. این دوره ها با هدف ارتقاء سطح مهارت علاقه مندان و فعالان در زمینه ی شبکه های فیبر نوری در قالب سه سطح مقدماتی، پیشرفته و تکمیلی در دوره های 8 ساعته در کارگاه های مجهز این شرکت برگزار خواهد شد. برخی از سرفصل های این دوره ها شامل موارد زیر می باشد :
• آشنائی با انواع کابل فیبر نوری، ساختار و کاربرد آنها
• آشنائی با تجهیزات مرتبط مانند انواع کانکتور، پچ کورد، پچ پنل فیبر نوری و…
• نحوه نصب و راه اندازی و نگهداری فیبر نوری
• آموزش جوش فیبر نوری یا فیوژن فیبر نوری
• آموزش تست فیبر (OTDR) و …

آموزش تخصصی فیبر نوری
آموزش تخصصی فیبر نوری

از مزیت های شرکت در دوره های آموزشی آزما شبکه ایرانیان می توان به :
• مجهز بودن کارگاه آموزشی و امکان استفاده از تمامی تجهیزات فیبر نوری در حین دوره و یادگیری به صورت کاملاً عملی
• بهره گیری از دانش و مهارت اساتید مجرب
• امکان برگزاری دوره به صورت فشرده
• ارائه گواهینامه پایان دوره به کارآموزان
• امکان برگزاری دوره در محل سازمان متقاضی

دوره آموزش تخصصی تست فلوک(CCTT)

دوره آموزش تخصصی تست فلوک(CCTT)، بر پایه آخرین نسخه استاندارد های روز دنیا استوار است و در آن سعی می شود، مخاطبین دوره با سطح بندی و بخشهای گوناگون تستر فلوک آشنا شده و همچنین بهره برداری موثر از آن را برای تست وآنالیز انواع کابل های مسی و فیبر نوری فرا خواهند گرفت و بنا به تجربه مسقیم آنها، امکان بکار گیری آن را برای سازمان خود فراهم آورند.

دوره آموزش تخصصی تست فلوک(CCTT)
دوره آموزش تخصصی تست فلوک(CCTT)

بعد از عبور از این دوره قادر خواهیدبود نحوه عملیاتی کردن اطلاعات خود را بر طبق استاندارد های روز دنیا در انجام تست و آنالیز کابل های شبکه با استفاده از دستگاه تستر فلوک عملی نمایید .

اهداف و مزایای دوره:

1-یادگیری بر اساس سناریو واقعی همراه با تجزیه و تحلیل و تست کابل همچنین عیب یابی و دستیابی به عملکرد مطلوب با کارایی بالا و نصب و راه اندازی

3-آشنایی با نرم افزار Link ware جهت گزارش گیری و تنظیمات  کلی دستگاه های تستر Fluke Network

4-یادگیری طریقه و چگونگی  استفاده از دستگاه جهت تجزیه و تحلیل و آنالیز برای مدیریت پروژه

مخاطبین دوره:

مخاطبین دوره مهندسین کامپیوتر، مدیران IT و ICT، کارشناسان شبکه، مجریان پروژه های شبکه، ناظران، طراحان و مشاورین پروژه های ساختمانی و زیرساخت.

پیش نیاز:

پیشنهاد می شود علاقه مندان به حضور در دوره آشنایی  با اصول پسیو شبکه داشته باشند.

آموزش تست فلوک,آموزش تخصصی تست فلوک(CCTT),آموزش Network+,آموزش تخصصی فیبر نوری,دوره آموزش تخصصی تست فلوک(CCTT)

تست فلوک
دوره آموزش تخصصی تست فلوک(CCTT)

تست فلوک

تست فلوک

به طور کلی  سرعت و کیفیت جابجایی اطلاعات بر روی بستر شبکه را میتوان اندازه گیری نمود ، تستر کابل شبکه یکی از ابزارهای اندازه گیری  و تست ارتباطات کابلی بر روی شبکه های کامپیوتری است ، میزان اطلاعاتی که انواع مختلف این تسترها در اختیار کاربران آن  قرار می دهد با توجه به نوع آن وسیله متغیر است ، از جمله اطلاعاتی که یک تستر خوب در اختیار کارشناسان کابل کشی قرار میدهد احتمال قطعی در طول مسیر و میزان متراژ می باشد .

تست فلوک
dtx-1800

تست فلوک نمونه ای از این نوع تست ها می باشد که با بهره گیری از محصولات شرکت FLUKE  صورت می گیرد برتری این نوع تست نسبت به سایر نمونه های مشابه از آنجایی است که میزان خروجی اطلاعات از این دستگاه به مراتب بیشتر از سایر تستر ها میباشد . در این نوع تست علاوه بر امکان سنجی  ای که روی کابل ها انجام می شود تجهیزات و اتصالات طول مسیر و استانداردهای لازم نیز مورد بررسی قرار می گیرد و در درون دستگاه ذخیره میگردد و در نهایت میتوان گزارشی کامل را در اختیار داشت.

مواردی که در ادامه لیست شده اند عمده ی اطلاعاتی است که این نوع تستر ها در اختیارتان می گذارند:



– گزارش وجود نویز ومحل دقیق آن در مسیر کابلکشی

– گزارش وجود کشش یا خمش بیش از حد و محل دقیق آن در مسیر کابلکشی

– گزارش میزان خلوص مس بکار رفته در کابل شبکه تست مقاومت و میزان رسانایی کابل

– اندازه گیری پارامترهای فیزیکی و مفهومی

تست فلوک
تست فلوک

تست دقیق و کامل لایه فیزیکی شبکه شامل کابل ، کیستون پریز ، پچ پنل ، پچ کابل

– تایید اصلی یا غیراصلی بودن تجهیزات پسیو شبکه ( کابل ، کیستون ، پچ پنل ، پچ کابل )

– استخراج متراژ دقیق کابل کشی‌ها گزارش اشکالات اتصالات پچ‌پنل و کیستون

– گزارش قطع بودن یا ضعیف بودن نحوه اتصال رشته‌های کابل به کیستون



تست فلوک,fluke test,fluke tester, فیوژن فیبر نوری,ایران فلوک,تستر شبکه فلوک

واندرفول
لیست قیمت محصولات واندرفول

لیست قیمت محصولات واندرفول

لیست قیمت محصولات واندرفول


لیست قیمت محصولات واندرفول

لیست قیمت محصولات واندرفول
لیست قیمت محصولات واندرفول

جهت دریافت لیست قیمت محصولات از لینک زیر اقدام نمایید:



Wonderful price list

نمونه گزارش تست فلوک  کابل شبکه واندرفول :

WONDERFUL-CAT6-SFTP-CH-92
WONDERFUL-CAT6-SFTP-PR-90
WONDERFUL_CAT6_UTP-PE_OUT-550MHZ
WONDERFUL_CAT6_UTP-PER
sumitomo
sumitomo

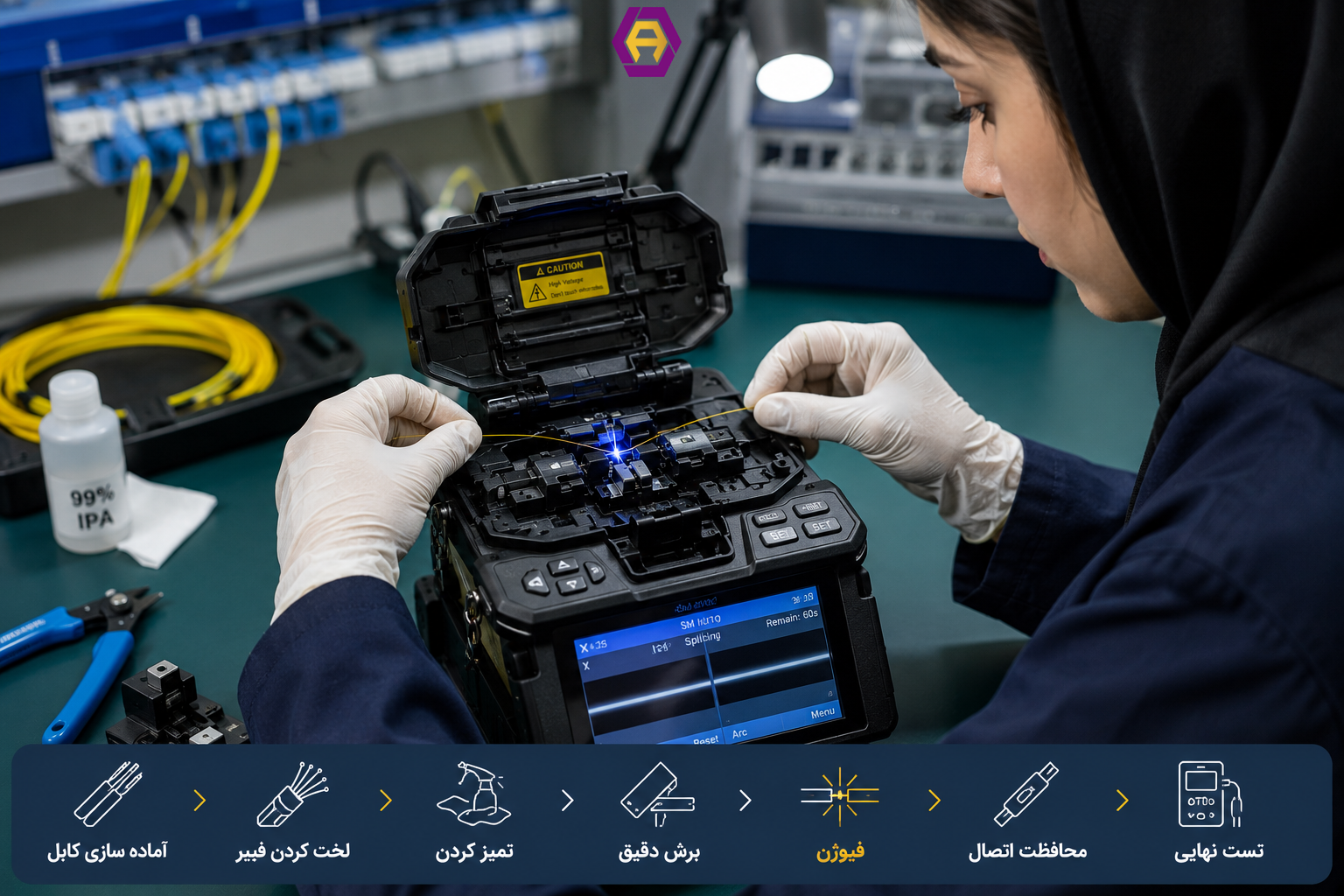

دستگاه فیوژن مدل T-55

دستگاه فیوژن مدل T-55                                                                                                                                                                                                            دستگاه جوش فیبرنوری sumitomo مدل T-55

دستگاه فیوژن sumitomoمدل T-55 با تکنولوژی تطبیق خودکار هسته



  • انجام سریعتر عملیات جوش در زمانی حدود 7 ثانیه و انجام عملیات Heating (نصب Crimp) در زمانی حدود 20 ثانیه
  • دستگاه فیوژن مدل T-55 باصفحه نمایش تمام لمسی و رابط گرافیکی کاربر پسند
  • راهنمای ویدئویی تعبیه شده درون دستگاه با قابلیت پخش تصاویر بر روی نمایشگر دستگاه فیوژن
  • امکان تعویض نگهدارنده های فیبر (Fiber Holder) جهت انجام عملیات اتصال کانکتور به انواع کابل و Drop Cable پشتیبانی از (تکنولوژی Lynx)
  • مقاوم در برابر ضربه، آب و خاک، مناسب برای استفاده در شرایط محیطی سخت و خشن
دستگاه فیوژن مدل T-55
دستگاه جوش فیبرنوری (دستگاه فیوژن) sumitomo مدل T-55

امکان به روز رسانی نرم افزار و قابلیت عیب یابی از راه دور از طریق اتصال به اینترنت

دستگاه فیوژن مدل T-55
دستگاه فیوژن مدل T-55

مشخصات فنی دستگاه فیوژن فیبر نوری سومیتومو T-55 :

  • Type : Fusion Splicer Sumitomo
  • Material : Silica glass
  • Fibre count / Profile types : Single / SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655), BIF (G.657
  • Fibre diameter : Cladding diameter : 80~150µm, Coating diameter: 100 ~ 1,000µm
  • Cleave length : 5 ~ 16mm with coating clamp
  • Splice loss (typical) : SMF : 0.02dB, MMF : 0.01dB, DSF : 0.04dB, NZDSF : 0.04dB
  • Return loss (typical) : 60dB or greater
  • (Splice time (typical) : 7sec (SM G652 Quick Mode), 9sec (Auto Mode
  • Heating time (typical) : 20sec (FPS-61-2.6 sleeve, Slim 60mm Quick Mode
  • Splice & Heat cycles per battery full charge : Approx. 230 (BU-11
  • Fibre view & magnification : 2 CMOS cameras observation, 200X (zoom: 525X) for X or Y single axis view, 88X for both X & Y dual axis view
  • Proof test : 1.96 ~ 2.09N
  • Applicable sleeve length : Up to 60mm sleeves
  • (Size : 120(W) x 154(D) x 130(H) mm (without anti-shock rubber
  • Weight : 1.7kg (without Battery) / 1.9kg (with Battery BU-11S) / 2.0kg (with Battery BU-11
  • Monitor : 4.1″ touch screen color LCD display
  • (DC output : DC 12V (for JR-6
  • (USB port : USB 2.0 (mini-B type
  • Storage media : SD / SDHC memory card MAX32GB
  • (AC input : AC 100 ~ 240V, 50/60Hz (ADC-1430S
  • DC input : DC 10 ~ 15V
  • (Battery pack : Li-ion 11.1V, 2,300mAh (BU-11S) / Li-ion 11.1V, 4,600mAh (BU-11

    دستگاه جوش فیبرنوری
    دستگاه فیوژن مدل T-55
TYPE-72C

fusion-splicer-sumitomo

fusion splicer sumitomo

fusion splicer sumitomo:دستگاه جوش فیبرنوری (دستگاه فیوژن) مدل TYPE-72C با تکنولوژی پیشرفته  HD Core Alignment



  • انجام عملیات جوش در مدت 5 ثانیه و عملیاتheating  در حدود 9 ثانیه.
  • افت جوش0.01Db  به طور معمول برای تارهای سینگل مود.
  • صفحه نمایش تمام لمسی 5 اینچی و رابط گرافیکی کاربرپسند.
  • جوش 300 تار فیبر نوری و نصب محافظ حرارتی (heat shring)  تنها با یک شارژ باطری.
  • مقاوم در برابر آبIPX2  و مقاوم در برابر خاکIPX5 ، مناسب برای انجام عملیات در شرایط محیطی سخت و خشن.
  • امکان استفاده همزمان از برق و شارژ باطری.
  • امکان ارتباط با دستگاههای  Androied و ios  و انتقال اطلاعات و گزارشات و همچنین به روزرسانی نرم افزار به صورت بیسیم.
  • امکان تعویض نگهداره های فیبر (fiber holder) جهت انجام عملیات نصب فاکتور بر روی انواع کابل و Drop Cable(پشتیبانی از تکنولوژی lynx).
  • fusion splicer sumitomo
    TYPE-72C
  • دستگاه فیوژن فیبر نوری سومیتومو مدل TYPE-72C امکان تعویض نگهداره های فیبر جهت انجام عملیات نصب فاکتور بر روی انواع کابل و Drop Cable ( پشتیبانی از تکنولوژی lynx) را داشته و از انجام عملیات جوش در مدت 5 ثانیه و عملیات heating در حدود 9 ثانیه برخوردار می باشد
test

پارامترهای تست فلوک

پارامتر های تست فلوک چیست ؟

پارامترهای تست فلوک

پارامترهای تست فلوک  شبکه به شرح زیر است:

(بیشتر…)

تست فلوک
تست فلوک

تست فلوک چیست ؟ یا Fluke Test

تست فلوک چیست ؟

با توجه به رشد شرکت های سازنده تجهیزات شبکه در عرصه جهانی و افزایش دریافت نمایندگی محصولات پسیو با برند های مختلف در ایران و البته عزم کارخانجات داخلی جهت تولید این محصولات برآن شدیم که در میان این همه محصولات متنوع به عنوان یک مرجع رسمی جهت تست و آنالیز تجهیزات بر طبق استاندارد های بین الملی و با تکیه بر محصولات شرکت FlukeNetworks  جهت انجام تست فلوک بتوانیم گامی هرچند کوچک را جهت ارتقای این صنعت برداریم.




تست فلوک چیست
تست فلوک چیست

به دلایل گوناگون از جمله عدم آگهی خریداران ومصرف کنندگان و یا عدم در اختیار داشتن تجهیزات تست وآنالیز  و … فروش تجهیزات Remark  ، OEMو نامرغوب براحتی دربازار وجود داشته و از آنجا که تنها راه تشخیص اصلی یا تقلبی بودن تجهیزات استفاده ازتستر های حرفه ای شبکه یا همان Cable Analayzer  ها از قبیل Fluke Cable Analayzer   مدل DTX-1800 و یا جدیدترین محصول این کمپانی  DSX-8000 می باشد .

به همین منظور گروه مهندسین آزما شبکه ایرانیان  در راستای تکمیل چرخه خدمات شبکه اقدام به حرکتی نو نموده است وانجام تست و آنالیز کامل شبکه توسط کارشناسان متخصص خود را قبل از بهره برداری از زیرساخت شبکه نموده است .

بعد ازکابل کشی یک شبکه کامپیوتری برای اطمینان از نحوه ی کابل کشی درست و بدون عیب و برای اطمینان از صحیح کار نمودن شبکه و قطع نبودن کابل ها باید شبکه را با وسیله ای تست نمود.تستر های زیادی در بازار وجود دارد که هرکدام با توجه به کارخانه سازنده آن اطلاعاتی را در اختیار ما قرار می دهند. بهترین تستر جهان به نام تسترشبکه فلوک شناخته می شود .

تست آماری پریزهای شبکه توسط تسترفلوک DSX-8000  و یاDTX-1800  ساخت کمپانی Fluke Network ، عملیاتی هست که دراین راستا انجام می گیرند . نتیجه مجموعه این عملیات در قالب گزارشی مستقل و جامع به کارفرما ارائه خواهد شد. باتوجه به اهمیت نصب صحیح مکانیزم های شبکه و رعایت استانداردهای لازم، کارشناسان شرکت با مراجعه به محل اقدام به تست فلوک  fluke آماری مکانیزم های شبکه توسط  تسترفلوک DSX-8000  و یاDTX-1800   می نمایند.

تست فلوک چیست
تست فلوک چیست
تست فلوک چیست
تست فلوک چیست

گزارش در دستگاه ذخیره شده و پس از تحلیل در نرم افزار  LinkWare Cable Test Management Software بصورت فایل  pdf  یا XML در اختیار مدیریت آن سازمان قرارخواهد گرفت. این گزارش مشکلات ارتباط هر مکانیزم شبکه تا پچ پنل رک اصلی سازمان یا شرکت را مشخص کرده و مستندات قابل تحلیل در اختیار کارشناسان جهت عیب یابی قرار خواهد داد .

از جمله مواردی که در امر شبکه و رفع اختلالات آن، می توان به آن اشاره کرد تکنولوژی پیشرفته دستگاه تستر فلوک DTX-1800 وDSX-8000  می باشد که جهت گزارش تست آماری مکانیزم های شبکه از آن استفاده می شود. دستگاه تسترفلوک DTX-1800 وDSX-8000  به مدیران شبکه کمک می کند در خصوص نودهای فعال و غیر فعال که شاید تا مدتها هم مورد استفاده قرار نگیرند سریعتر مشکلات شبکه را پیدا کنند و این امکان را می دهد تا متوجه شوند که عیب ایجاد شده در شبکه از سخت افزار است یا شبکه و یا برنامه های نرم افزاری است.

برترین ویژگی تست فلوک افزایش 33 درصدی بهروری شبکه با صرف هزینه ای  اندک می باشد . ضمن اینکه  این مساله باعث افزایش طول عمر تجهیزات Active  از قبیل سرور های شبکه ،کارت های شبکه ، سوییچ ها ، روتر ها ، فایروا ل و دوربین ها و تجهیزات مخابراتی نیز می گردد. بنظر می رسد اجرای تست شبکه بر روی شبکه شما امری ضروری می باشد .

شایان ذکر است در خصوص اهمیت دستگاه تستر فلوک DTX-1800 ,DSX-8000   گزارش تست های آماری این دستگاه به این نکته اشاره گردد که کلیه وزارتخانه ها و ادارات کل و سازمانها در برگزاری مناقصات اجرای شبکه های مسی ، فیبر نوری یکی از شرایط اولیه و ضروری شرکت در مناقصات را بهره مندی از ابزار نصب و تست و آنالیز مورد نیاز منجمله دستگاه تستر فلوک اعلام می نمایند. لذا با توجه به اینکه این شرکت جزء معدود شرکتهایی است که مجهز به این دستگاه می باشد آمادگی خود را جهت همکاری در انجام تست فلوک (Fluke Test) شبکه بوسیله دستگاه تستر فلوک DSX-8000  با کلیه ادارات و موسسات محترم اعلام می دارد.

از ویژگی های دستگاه تستر فلوک DTX-1800 وDSX-8000  می توان به موارد ذیل اشاره نمود
سرعت تست بالا ( 6 تا 9 ثانیه برای خطوط Cat 6 و 12 ثانیه برای خطوط فیبر نوری
امکان خطایابی پیشرفته با قابلیت تشخیص موقعیت و دلایل احتمالی آن
قابلیت نشان دادن متراژ دقیق فاصله پریز های شبکه تا سوئیچ ( متراژ دقیق کابلهای استفاده شده در یک شبکه را نمایش می دهد.
توانایی تست خطوط cat5 , cat5e , cat 6 , کلاسهای F/D/E

قابلیت تست با فرکانس 900 MHZ برای خطوط اینترنت Class.F.G 10 , CATV
ارائه گراف رنگی

اندازه گیری پارامترهای فیزیکی و مفهومی لینک از قبیل
Propagation Delay
Length
Wire Map
Dc loop Resistance
Delay Skew
NEXT
Return Loss(RL)
Insertion Loos
ACR

و همچنین از دیگر توانائیهای تسترهای فلوک DSX-8000   یا DTX-1800

• تست دقیق و کامل لایه فیزیکی شبکه شامل کابل، کیستون پریز، پچ پنل، پچ کابل
•  تایید اصلی یا غیراصلی بودن تجهیزات پسیو شبکه (کابل، کیستون، پچ پنل و  پچ کابل)
• استخراج متراژ دقیق کابل کشی ها
• گزارش اشکالات اتصالات پچ پنل و کیستون
• گزارش قطع بودن یا ضعیف بودن نحوه اتصال رشته های کابل به کیستون
• گزارش وجود نویز و محل دقیق آن در مسیر کابلکشی
• گزارش وجود کشش یا خمش بیش از حد و محل دقیق آن در مسیر کابلکشی
• گزارش میزان خلوص مس بکار رفته در کابل شبکه
• تست مقاومت و میزان رسانایی کابل

تست فلوک / تست فلوک چیست / تستر فلوک / تستر شبکه فلوک  / قیمت تستر فلوک / تست فلوک dsx-8000 /انجام تست فلوک / خدمات تست فلوک / تست فلوک dsx-5000 /تست فلوک dtx-1800 / آموزش تست فلوک /نماینده فلوک / فلوک/ ایران فلوک /

کلمات کلیدی:تست فلوک چیست؟,تست فلوک,تستر فلوک,تست فلوک dsx-8000,تست فلوک dsx-5000

cat6a-f

انواع کابل شبکه

در شبکه‌های محلی از کابل به عنوان محیط انتقال و به منظور ارسال اطلاعات استفاده می گردد. متداولترین نوع کابل‌های چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل‌های به هم تابیده می باشند. کابل شبکه بصورت چهار زوج ۱۰۰ اهمی می باشد که هر دو زوج بهم تابیده شده اند.
کابل‌های شبکه دارای استانداردهای متعددی بوده که در گروه‌های (Categories) متفاوت Cat5Cate, Cat6, Cat7 تقسیم شده اند. سرعت و پهنای باند فرکانسی این نوع کابلها عبارتند از:

Cat5=100 Mhz         Cat5e=200 Mhz        Cat6 = 250,350 Mhz           Cat7=600,1000 Mhz

کابلهای به هم تابیده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP، شیلد دار STP و فویل و شیلد دار SFTPدر رنگ‌های مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.

مشخصه‌های کابل شبکه
با توجه به مشخصه‌های کابل‌های شبکه، امکان استفاده، نصب و  توسعه سریع و آسانشان، فراهم می‌آید. جدول زیر انواع کابل‌های شبکه را نشان می دهد:

موارد استفاده سرعت انتقال اطلاعات گروه
سیستم های قدیمی تلفن ،ISDN و مودم حداکثر تا ۱ مگابیت در ثانیه CAT1
شبکه های Token Ring حداکثر تا ۴ مگابیت در ثانیه CAT2
شبکه های Token ring و۱۰BASE-T حداکثر تا ۱۰ مگابیت در ثانیه CAT3
شبکه های Token Ring حداکثر تا ۱۶ مگابیت در ثانیه CAT4
اترنت (۱۰ مگابیت در ثانیه)، اترنت سریع (۱۰۰ مگابیت در ثانیه) و شبکه هایToken Ring (16 مگابیت در ثانیه) حداکثر تا ۱۰۰ مگابیت در ثانیه CAT5
شبکه های Gigabit Ethernet حداکثر  تا ۱۰۰۰ مگابیت در ثانیه CAT5e
شبکه های Gigabit Ethernet حداکثر تا ۱۰۰۰ مگابیت در ثانیه CAT6
شبکه های Gigabit Ethernet حداکثر تا ۱۰۰۰۰ مگابیت در ثانیه CAT6A

کانکتور استاندارد برای کابل‌های شبکه، از نوع RJ-45 می باشد. کانکتور فوق شباهت زیادی به کانکتور تلفن (RJ-11) دارد. هر یک از پین‌های کانکتور فوق می بایست بدرستی پیکربندی  گردند. (RJ:Registered Jack)

نحوه سربندی کابل‌ شبکه:

کابل Cross

استفاده از سوئیچ برای شبکه کردن دو کامپیوتر از لحاظ اقتصادی اصلاً به صرفه نیست. اما راهی وجود دارد که می‌توان به وسیله آن و تنها با استفاده از چند متر کابل ناقابل دو کامپوتر را با هم شبکه کرد، و آن استفاده از کابل Cross است. که در اینجا نحوه تهیه و استفاده از آن را توضیح می دهیم .
برای ساخت کابل Cross ، به ۲ عدد سوکت و چند متر کابل شبکه نیاز دارید.
کابل های آماده ۳ و ۵ متری از نوع Cross را می توانید از فروشگاه های تجهیزات شبکه تهیه نمایید. برای متراژهای بیشتر نیز می‌توانید با استفاده از دستورالعمل زیر آن را بسازید و یا از فروشگاه های تجهیزات شبکه بخواهید آن را به سفارش شما بسازند.
ترتیب رشته سیم ها برای کابل Cross کمی با کابل شبکه معمولی متفاوت است و مطابق زیر
می باشد.

توجه داشته باشید که ترتیب رشته‌ها برای حالتی که زبانه سوکت به سمت پایین و محل ورود رشته سیم‌ها در روبرو قرار دارد می باشد.



سوکت دوم (استاندارد T568A)



کابل شبکه

  1. سفید سبز (RD+)
  2. سبز (RD-)
  3. سفید نارنجی (TD+)
  4. آبی (NC)
  5. سفید آبی (NC)
  6. نارنجی (TD-)
  7. سفید قهوه ای (NC)
  8. قهوه ای (NC)

سوکت اول (استاندارد T568B)
قیمت کابل شبکه

  1. سفید نارنجی (TD+)
  2. نارنجی (TD-)
  3. سفد سبز (RD+)
  4. آبی (NC)
  5. سفید آبی (NC)
  6. سبز (RD-)
  7. سفید قهوه ای (NC)
  8. قهوه ای (NC)

سعی کنید رشته سیم‌ها تا انتها به داخل سوکت فرو رفته باشد. سپس بوسیله آچار شبکه آن را پرس کنید. (البته می توانید بوسیله دم باریک ، یکی یکی زبانه فلزی روی سوکت را بااحتیاط طوری فشار داد که زبانه‌ها فرو رود. اما اینکار فقط در مواقعی که آچار مخصوص وجود نداشته باشد پیشنهاد می گردد)

نحوه استفاده از کابل Cross هیچ تفاوتی با کابل معمولی ندارد. مانند کابل‌های معمولی دو سر کابل را به کارت شبکه کامپوترها وصل می کنیم و پس از انجام تنظیمات معمول ارتباط بین دو کامپیوتر با هم برقرار می‌شود.

کابل Straight
جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ)

رنگ بندی هر دو سر کابل (استاندارد T568B)

انواع کابل شبکه

  1. سفید نارنجی (TD+)
  2. نارنجی (TD-)
  3. سفد سبز (RD+)
  4. آبی (NC)
  5. سفید آبی (NC)
  6. سبز (RD-)
  7. سفید قهوه ای (NC)
  8. قهوه ای (NC)

تست فلوک چیست؟

unnamed

فیبر نوری

مقدمه
فیبر نوری یا تار نوری به انگلیسی Optical Fiber رشته باریک و بلندی از یک مادّه شفاف مثل شیشه یا پلاستیک است که می‌تواند نوری را که از یک سرش به آن وارد شده، از سر دیگر خارج کند. فیبر نوری داری پهنای باند بسیار بالاتر ازکابل‌های معمولی می‌باشد، با فیبر نوری می‌توان داده‌های تصویر، صوت و داده‌های دیگر را به راحتی با پهنای باند بالا تا ۱۰ گیگابیت بر ثانیه و بالاتر انتقال داد. امروزه مخابرات فیبر نوری، به دلیل پهنای باند وسیعتر در مقایسه با کابل‌های مسی، و تاخیر کمتر در مقایسه با مخابرات ماهواره ای از مهمترین ابزار انتقال اطلاعات محسوب می‌شود.

تاریخچه ساخت فیبر نوری
اولین کسانی که در قرون اخیر به فکر استفاده از نور برای انتقال اطلاعات افتادند، انتشار نور را در جو زمین تجربه کردند. اما وجود موانع مختلف نظیر گرد و خاک، دود، برف، باران، مه و… انتشار اطلاعات نوری در جو را با مشکل مواجه ساخت. بعدها استفاده از لوله و کانال برای هدایت نور مطرح گردید. نور در داخل این کانالها بوسیله آینه‌ها و عدسی‌ها هدایت می‌شد، اما از آنجا که تنظیم این آینه‌ها و عدسی‌ها کار بسیار مشکلی بود این کار نیز غیر عملی تشخیص داده شد و مردود ماند.
شاید اولین تلاش در سیر تکاملی سیستم ارتباط نوری به وسیله الکساندر گراهام بل صورت گرفت که در سال ۱۸۸۰، درست ۴ سال پس از اختراع تلفن، اختراع تلفن نوری (فوتوفون) یا سیستمی که صدا را تا فواصل چندین صد متر منتقل می کرد، به ثبت رساند. تلفن نوری بر مبنای مدوله کردن نور خورشید بازتابیده با به ارتعاش در آوردن آینه ای کار می کرد. گیرنده یک فتوسل بود. در این روش نور در هوا منتشر می شد و بنابراین امکان انتقال اطلاعات تا بیش از ۲۰۰ متر میسر نبود. به همین دلیل، اگرچه دستگاه بل ظاهراً کار می کرد اما از موفقیت تجاری برخوردار نبود.
ایده استفاده از انکسار (شکست) برای هدایت نور (که اساس فیبرهای نوری امروزی است) برای اولین بار در سال ۱۸۴۰ توسط Daniel Colladon و Jacques Babinet در پاریس پیشنهاد شد. همچنین John Tyndall در سال ۱۸۷۰ در کتاب خود ویژگی بازتاب کلی را شرح داد: «وقتی نور از هوا وارد آب می شود به سمت خط عمود بر سطح خم می‌شود و وقتی از آب وارد هوا می شود از خط عمود دور می شود. اگر زاویه ی پرتو نور با خط عمود در تابش از داخل آب بزرگتر از ۴۸ درجه شود هیچ نوری از آب خارج نمی‌شود در واقع نور به طور کامل از سطح آب منعکس می شود. زاویه ای که انعکاس کلی آغاز می شود را زاویه بحرانی می نامیم.
کاکو و کوکهام انگلیسی برای اولین بار استفاده از شیشه را بعنوان محیط انتشار مطرح ساختند. آنان مبنای کار خود را بر آن گذاشتند که به سرعتی حدود ۱۰۰ مگابیت بر ثانیه و بیشتر بر روی محیط‌های انتشار شیشه دست یابند. این سرعت انتقال با تضعیف زیاد انرژی همراه بود. این دو محقق انگلیسی، کاهش انرژی را تا آنجا می‌پذیرفتند که کمتر از ۲۰ دسی بل نباشد. اگر چه آنان در رسیدن به هدف خود ناکام ماندند، اما شرکت آمریکائی (کورنینگ گلس) به این هدف دست یافت. در اوایل سال ۱۹۶۰ میلادی با اختراع اشعه لیزر ارتباطات فیبرنوری ممکن گردید. در سال ۱۹۶۶ میلادی، دانشمندان در این نظریه که نور درالیاف شیشه‌ای هدایت می‌شود پیشرفت کردند که حاصل آن از کابلهای معمولی بسیار سودمندتر بود. چرا که فیبرنوری بسیار سبکتر و ارزانتر از کابل مسی است و در عین حال ظرفیت انتقالی تا چندین هزار برابر کابل مسی دارد.
توسعه فناوری فیبرنوری از سال ۱۹۸۰ میلادی به بعد باعث شد که همواره مخابرات نوری بعنوان یک انتخاب مناسب مطرح باشد. تا سال ۱۹۸۵ میلادی در دنیا نزدیک به ۲ میلیون کیلومتر کابل نوری نصب شده و مورد بهره برداری قرار گرفته ‌است.

ساختار
از فیبر نوری (معمولاً از جنس سیلیسیم دی‌اکسید) برای انتقال داده‌ها توسط نور لیزر استفاده میشود. یک کابل فیبر نوری که کمتر از یک اینچ قطر دارد از مجموعه ای از این فیبرها تشکیل شده و می‌تواند صدها هزار مکالمه صوتی را حمل کند. فیبرهای نوری تجاری ظرفیت ۲٫۵ گیگابایت در ثانیه تا ۱۰ گیگابایت در ثانیه را فراهم می‌سازند. فیبر نوری از چندین لایه ساخته می‌شود. درونی‌ترین لایه را هسته می‌نامند. هسته معمولاً شامل یک تار کاملاً بازتاب کننده از شیشه خالص است. هسته در بعضی از کابل‌ها از پلاستیک کاملاً بازتابنده ساخته می‌شود، که هزینه ساخت را پایین می‌آورد. با این حال، یک هسته پلاستیکی معمولاً کیفیت شیشه را ندارد و بیشتر برای حمل داده‌ها در فواصل کوتاه به کار می‌رود. حول هسته بخش پوستهقرار دارد، که از شیشه یا پلاستیک ساخته می‌شود. هسته و پوسته به همراه هم یک رابط بازتابنده را تشکیل می‌دهند که باعث می‌شود که نور در هسته تا بیده شود تا از سطحی به طرف مرکز هسته باز تابیده شود که در آن دو ماده به هم می‌رسند. این عمل بازتاب نور به مرکز هسته را بازتاب داخلی کلی می‌نامند.
در نوع مرسوم فیبر نوری قطر هسته و پوسته با هم حدود ۱۲۵ میکرون است (هر میکرون معادل یک میلیونیم متر است)، که در حدود اندازه یک تار موی انسان است. بسته به سازنده، حول پوسته چند لایه محافظ، شامل یک پوشش معمولاً از جنس پلاستیک قرار می‌گیرد.
یک پوشش محافظ پلاستکی سخت لایه بیرونی را تشکیل می‌دهد. این لایه کل کابل را در خود نگه می‌دارد، که می‌تواند صدها فیبر نوری مختلف را در بر بگیرد. قطر یک کابل نمونه کمتر از یک اینچ است.

ارسال نور در فیبر نوری
اگر در یک راهروی بزرگ و مستقیم چراغ قوه ای را روشن نماییم، با توجه به عدم وجود خم و یا پیچ در راهرو، محدوده مورد نظر روشن می شود ولی اگر راهروی فوق دارای خم و یا پیچ باشد، در این حالت باید از یک آیینه در محل پیچ راهرو استفاده کرد تا باعث انعکاس نور در راهرو گردد. و در صورتیکه راهروی فوق دارای پیچ‌های زیادی باشد، در چنین حالتی بایست از آیینه‌های متعددی استفاده کرد. بدین ترتیب نور تابانده شده توسط چراغ قوه از نقطه ای به نقطه دیگر حرکت کرده و طول مسیر راهرو را روشن خواهد کرد. عملیات فوق مشابه آن چیزی است که در فیبر نوری انجام می گیرد.
نور در کابل فیبر نوری از طریق هسته (نظیر راهروی مثال ارائه شده) و توسط جهش‌های پیوسته با توجه به سطح آبکاری شده (cladding) (مشابه دیوارهای شیشه ای مثال ارائه شده) حرکت می کند. (مجموع انعکاس داخلی) و چون سطح آبکاری شده، قادر به جذب نور موجود در هسته نمی باشد، نور قادر به حرکت در مسافت‌های طولانی می باشد. اما گاهی بدلیل خالص نبودن شیشه، برخی از سیگنال‌های نوری دچار نوعی تضعیف در طول هسته می شوند که این تضعیف به درجه خلوص شیشه و طول موج نور انتقالی بستگی دارد. (مثلاً اگر طول موج ۱۳۰۰ نانومتر باشد، بین ۵۰ تا ۶۰ درصد در هر کیلومتر تضعیف می شود و موج با طول ۱۵۵۰ نانومتر بیش از ۵۰ درصد در هر کیلومتر تضعیف می شود.)

سیستم رله فیبر نوری
برای روشن شدن موضوع فرض می کنیم دو ناوگان دریایی بر روی سطح دریا می خواهند با یکدیگر ارتباط برقرار کنند. یکی از ناوها می خواهد پیامی را برای دیگری ارسال کند. بنابراین کاپیتان ناو فوق پیام را برای یک ملوان که بر روی عرشه کشتی مستقر است، ارسال می کند.ملوان فوق پیام دریافتی را به مجموعه ای از کدهای مورس(نقطه و فاصله) ترجمه می نماید و با استفاده از یک نورافکن آن را برای ناو دیگر ارسال می نماید. یک ملوان بر روی عرشه کشتی دوم، کدهای مورس را مشاهده می نماید و آن‌ها را به یک زبان خاص (مثلاً انگلیسی) تبدیل می کند و برای کاپیتان ناو ارسال می کند.
حال اگر فاصله دو ناو فوق از یکدیگر بسیار زیاد (هزاران مایل) باشد، برای برقراری ارتباط بین آن‌ها از یک سیستم مخابراتی مبتنی بر فیبر نوری استفاده می شود.

سیستم رله فیبر نوری از عناصر زیر تشکیل شده است:
فرستنده: مسئول تولید و رمز نگاری سیگنال‌های نوری است.
بازتاب نوریبه منظور تقویت سیگنال‌های نوری در مسافت‌های طولانی استفاده می گردد.
دریافت کننده نوریسیگنال‌های نوری را دریافت و رمز گشایی می نماید.
فرستنده
وظیفه فرستنده، مشابه نقش ملوان بر روی عرشه کشتی ناو فرستنده پیام است. فرستنده سیگنال‌های نوری را دریافت و دستگاه نوری را به منظور روشن و خاموش شدن در یک دنباله مناسب (حرکت منسجم) هدایت می نماید. فرستنده از لحاظ فیزیکی در مجاورت فیبر نوری قرار داشته و ممکن است دارای یک لنز به منظور تمرکز نور در فیبر باشد. متداول ‌ترین طول موج سیگنال‌های نوری ۸۵۰ نانومتر، ۱۳۰۰ نانومتر و ۱۵۵۰ نانومتر است.
بازتاب (تقویت کننده) نوری
برای جلوگیری از تضعیف و از بین رفتن سیگنال‌های نوری از یک یا چند ”تقویت کننده نوری“ استفاده می گردد. تقویت کننده نوری از فیبرهای نوری متعدد به همراه یک روکش خاص تشکیل می گردند. بخش دوپینگ با استفاده از یک لیزر پمپ می گردد. زمانی که سیگنال تضعیف شده به روکش دوپینگی می رسد، انرژی ماحصل از لیزر باعث می گردد که مولکول‌های دوپینگ شده، به لیزر تبدیل گردند. مولکول‌های دوپینگ شده در ادامه باعث انعکاس یک سیگنال نوری جدید و قویتر با همان خصایص سیگنال ورودی تضعیف شده، خواهند بود.(تقویت کننده لیزری)
دریافت کننده نوری
وظیفه دریافت کننده مشابه نقش ملوان بر روی عرشه کشتی ناو دریافت کننده پیام است. دستگاه فوق سیگنال‌های دیجیتالی نوری را اخذ و پس از رمزگشایی، سیگنال‌های الکتریکی را برای سایر استفاده کنندگان (کامپیوتر، تلفن و …)ارسال می نماید. دریافت کننده به منظور تشخیص نور از یک ” فتوسل“ و یا ”فتودیود“ استفاده می کند.

مزایای فیبر نوری در مقایسه با سیم‌های مسی

  1. قیمت ارزان تر:هزینه فیبر نوری نسبت به سیم‌های مسی در مقیاس‌های بالا کمتر است.
  2. اندازه نازک‌ تر:قطر فیبرهای نوری به مراتب کمتر از سیم‌های مسی است.
  3. ظرفیت بالا:پهنای باند فیبر نوری به منظور ارسال اطلاعات به مراتب بیشتر از سیم مسی است. لذا فیبر نوری توانایی انتقال داده‌های بیشتری را دارد.
  4. تضعیف ناچیز:تضعیف سیگنال در فیبر نوری به مراتب کمتر از سیم مسی است.
  5. عدم تداخل:برخلاف سیگنال‌های الکتریکی در یک سیم مسی، عبور سیگنال‌های نوری در یک فیبر تأثیری بر فیبر دیگر نخواهد داشت و تداخل الکترومغناطیسی نخواهیم داشت.
  6. مصرف برق پایین:با توجه به این که سیگنال‌ها در فیبر نوری کمتر تضعیف می‌گردند، بنابراین می‌توان از فرستنده‌هایی با میزان برق مصرفی پائین نسبت به فرستنده‌های الکتریکی (که از ولتاژ بالایی استفاده می‌نمایند)، استفاده کرد.
  7. اشتعال ‌زا نبودن:با توجه به عدم وجود الکتریسته در فیبر نوری، امکان بروز آتش ‌سوزی در این خصوص وجود نخواهد داشت.
  8. وزن سبک:وزن یک کابل فیبر نوری به مراتب کمتر از کابل مسی هم ‌رده‌ آن است و این عامل در کارکردن، نصب و نگهداری فیبر بسیار مهم است.
  9. انعطاف ‌پذیر بودن:با توجه به انعطاف ‌پذیری فیبر نوری و قابلیت ارسال و دریافت نور از آنان، در موارد متفاوت نظیر دوربین‌های دیجیتال با موارد کاربردی خاص مانند عکس‌برداری پزشکی و لوله‌کشی و… استفاده می‌گردد.
  10. فاصله: از فیبر نوری می‌توان در ارتباط شبکه‌هایی که فاصله زیادی از هم دارند استفاده کرد (اتصال شبکه‌های محلی(LAN) به یکدیگر). شایان ذکر است که قبل از استفاده از کابل‌های فیبر نوری ارتباط بینLAN‌ها از طریق تلفن یا امواج رادیویی برقرار می‌شد
  11. پایداری:در کابل‌های فیبر نوری امکان نفوذ و ایجاد اختلال در انتقال داده‌ها کمتر است و از تأثیرگذاری انواع نویزهای الکترومغناطیسی شامل نویزهای رادیویی و یا نویزهای حاصل از نزدیکی کابل‌ها بر روی داده‌های در حال انتقال جلوگیری می‌کند.بطورکلی تارهای نوری از تداخل و ترویج با سایر کانالهای ارتباطی، خواه نوری و خواه الکتریکی، به خوبی محافظت شده‌ می‌باشد. یعنی نسبت به تداخل فرکانسهای رادیویی (RFI) و تداخل الکترومغناطیسی (EMI) عدم پذیرش عالی دارند.
  12. سرعت:فیبر نوری توانایی در انتقال اطلاعات به مقدار زیاد چه به شکل دیجیتالی‌ و ‌چه به شکل آنالوگ دارند.
  13. ترویج نوری:نیاز به زمین مشترک بین فرستنده تاری وگیرنده را منتفی می کند.
  14. امکان تعمیر فیبر:(تار) نوری در حالیکه سیستم روشن است، بدون آنکه احتمال اتصال کوتاه شدن مدارهای الکتریکی در فرستنده و یا در گیرنده باشد، وجود دارد.
  15. امنیت:فیبرهای نوری درجه‌ای از امنیت و پنهانی بودن را عرضه می کند. چون تارها انرژی تشعشع نمی‌کنند. برای یک مزاحم، آشکار سازی سیگنال ارسالی مشکل است.
  16. پهنای باند بالا:این پهنای باند اکنون به ۱۷۰ گیگابایت در ثانیه رسیده و دانشمندان بر این باورند که قابلیت ارتقاء تا چند صد ترابایت را دارد. فیبرنوری SMF که در حال حاضر مورد استفاده قرار میگیرد از پهنای باند ۴۰ گیگابایتی برخوردار است.
  17. عدم استفاده الکتریسیته برای ارتباط:از آنجا که در ابتدای مسیر نوری تولید شده و در انتها این نور دریافت میشود. دیگر نیازی به نیروی اکتریکی نیست و همچنین ایمنی بسیار بالایی را در مقابل نویز دارد.
  18. عدم برقراری انشعاب غیر مجاز:از آنجا که برای برقرای انشعاب بایستی ابتدا فیبر قطع شود و گیرنده فیبر نصب شود. و این عمل نیز زمانبر است؛ نگهدارنده‌های بستر با استفاده از ابزارهای خطایابی میتواند به سرعت محل مورد نظر را شناسایی کنند.
  19. عدم نیاز بهrepeater تا چندین کیلومتر: به علت استفاده از نور در صورتی که جنس Core مرغوب باشد تا فواصل چند کیلومتری سیگنال تضعیف زیادی نخواهد داشت.

محدودیت‌ها و نقاط ضعف فیبرهای نوری

  1. ضرورت دقت کامل در هنگام کابلکشی
  2. امکان شکستن در صورت گذشتنزاویه فیبر از یک حد معین
  3. محدود بودن میزان کشش برای فیبرهای با ظرفیت مختلف
  4. محافظت کامل در برابر ضربه، برای فیبرهایی که از درون حوضچه می گذرند.

روش اندازه گیری قطر فیبر
قطر فیبر به صورت عددی اعشاری شبیه ۶۰/۱۳۰ میکرون نمایش داده می شود که ۶۰ نمایانگر قطر core است و ۱۳۰ نمایانگر قطر Cladding . Buffer Coating در اندازه گیری به حساب نمی آید.

فیبرهای نوری به دو دسته تقسیم می شوند :
تک حالتی single-mode
چند حالتی multi-mode
فیبر سینگل مود یک سیگنال نوری را در هر زمان انتشار می‌دهد. (نظیر تلفن)
فیبر مالتی مود می‌تواند صدها حالت نور را به طور هم‌ زمان انتقال بدهد. (نظیر شبکه‌های کامپیوتری)
فیبرهای تک حالته دارای یک هسته کوچک (تقریباً ۹ میکرون قطر) بوده و قادر به ارسال نور لیزری مادون قرمز (طول موج از ۱۳۰۰ تا ۱۵۵۰ نانو متر) می باشند.
فیبرهای چند حالته دارای هسته بزرگتر (تقریباً ۶۲.۵ میکرون قطر) و قادر به ارسال نور مادون قرمز از طریق LED می باشند.

روکش‌های فیبر نوری و اینکه چه چیزی را مشخص می کنند؟
با توجه به رنگ روکش‌های فیبر نوری می توانیم بفهمیم با چه نوع فیبری سروکار داریم .مثلا اگر روکش فیبر زرد بود، فیبر single mode است و اگر نارنجی بود، فیبر multimode است.

مشخصات انواع فیبر

  1. فیبر چند مدی با ضریب شکست پله ای
  2. فیبر تک مدی با ضریب شکست پله ای
  3. فیبر چند مدی با ضریب شکست مرحله ای
  4. فیبر چند مدی با غلاف پلاستیکی
  5. فیبر چند مدی با غلاف پلاستیکی با ضریب شکست پله ای
  6. فیبر چند مدی با غلاف پلاستیکی با ضریب شکست مرحله ای
  7. فیبرهای چند مدی تمام پلاستیک

مزایا و معایب فیبرها در مقایسه با همstrong>>

  • مزایای فیبرهای چند مدی در مقایسه با فیبرهای تک مدی
    بزرگتر بودن قطر هسته
    ساده تر بودن تزریق انرژی نور به داخل فیبر
    امکانات بهتر برای اتصال فیبرها به یکدیگر
    امکان استفاده از هر دو منبع نور LD و LED (در صورتیکه فیبر تک مدی با نور لیزری ”LD“ بهتر کار می کند.)
  • معایب فیبر چند مدی در مقایسه با فیبر تک مدی
    فیبر چند مدی دارای اعوجاج بین مدی می باشد.
    پهنای باند فیبرهای چند مدی، کمتر از فیبر تک مدی می باشد.
    تلفات یا تضعیف در فیبرهای چند مدی بیشتر است.
    امکان ساخت فیبرهای چند مدی طولانی(با طول بلند) کمتر است.
    سیستم‌های مخابرات فیبر نوری
    گسترش ارتباطات راه دور و راحتی انتقال اطلاعات از طریق سیستم‌های انتقال و مخابرات فیبر نوری یکی از پر اهمیت ترین موارد مورد بحث در جهان امروز است. سرعت دقت و تسهیل از مهم ‌ترین ویژگی‌های مخابرات فیبر نوری می‌باشد. یکی از پر اهمیت ‌ترین موارد استفاده از مخابرات فیبر نوری آسانی انتقال در فرستادن سیگنال‌های حامل اطلاعات دیجیتالی است که قابلیت تقسیم بندی در حوزه زمانی را دارا می‌باشد. این به این معنی است که مخابرات دیجیتال تامین کننده پتانسیل کافی برای استفاده از امکانات مخابره اطلاعات در پکیج‌های کوچک انتقال در حوزه زمانی است. برای مثال عملکرد مخابرات فیبر نوری با توانایی ۲۰ مگاهرتز با داشتن پهنای باند ۲۰ کیلوهرتز دارای گنجایش اطلاعاتی ۰٫۱٪ می‌باشد.
    در سال ۱۸۸۰ میلادی الکساندر گراهام بل ۴ سال بعد از اختراع تلفن موفق به اخذ امتیاز نامه خود در زمینه مخابرات امواج نوری برای دستگاه خود با عنوانفوتو تلفن گردید. در ۱۵ سال اخیر با پیشرفت لیزر به عنوان یک منبع نور بسیار قدرتمند و خطوط انتقال فیبرهای نوری فاکتورهای جدیدی از تکنولوژی و تجارت بهتر را برای انسان به ارمغان آورده‌است. مخابرات فیبر نوری ابتدا به عنوان یک مخابرات از راه دور قرار دادی تلقی می‌شد که در آن امواج نوری به عنوان حامل یک یا چند واسطه انتقال استفاده می‌شد. با وجود آنکه امواج نوری حامل سیگنالهای آنالوگ بودند اما سیگنالهای نوری همچنان به عنوان سیستم مخابرات دیجیتال بدون تغییر باقی‌مانده‌است. از دلایل این امر می‌توان به موارد زیر اشاره کرد:
  1. تکنیکهای مخابرات در سیستم‌های جدید مورد استفاده قرار می‌گرفت.
  2. سیستم‌های جدید با بالاترین تکنولوژی برای داشتن بیشترین گنجایش کارآمدی سرعت و دقت طراحی شده بود.
  3. انتقال به کمک خطوط نوری امکان استفاده از تکنیک‌های دیجیتال را فراهم می‌ساخت. این مطلب نیاز انسان را به دسترسی به مخابره اطلاعات رابه صورت بیت به بیت پاسخگو بود.
  4. توانایی پردازش اطلاعات در حجم وسیع:از آنجایی که مخابرات فیبر نوری دارای کارایی بالاتری نسبت به سیم‌های مسی سنتی هستند بشر امروزی تمایل چندانی برای پیروی از سنت دیرینه خود ندارد و توانایی پردازش حجم وسیعی از اطلاعات در مخابره فیبر نوری او را مجذوب و شیفته خود ساخته‌است.
  5. آزادی از نویزهای الکتریکیبافت یک فیبر نوری از جنس پلاستیک یا شیشه به دلیل رسانندگی انتخاب می‌شود. در نتیجه یک حامل موج نوری می‌تواند از پتانسیل موثر میدان‌های الکتریکی در امان باشد. از قابلیت‌های مهم این نوع مخابرات می‌توان به امکان عبور کابل حامل موج نوری از میان یک میدان الکترومغناطیسی قوی اشاره کرد که سیگنالهای نام برده بدون آلودگی از پارازیت‌های الکتریکی و یا سیگنالهای مداخله گر به حد اکثر کارایی خود خواهند رسید.

کاربردهای فیبر نوری

  1. کاربرد در مخابرات:یکی از مرسوم ترین کاربردهای فیبر نوری انتقال اطلاعات توسط نور لیزر است.
  2. کاربرد در حسگرها:استفاده از حسگرهای فیبر نوری برای اندازه ‌گیری کمیت‌های فیزیکی مانند جریان الکتریکی، میدان مغناطیسی، فشار، حرارت، جابجایی، آلودگی آب‌های دریا، سطح مایعات، تشعشعات پرتوهای گاما و ایکس در سال‌های اخیر شروع شده‌است. در این نوع حسگرها، از فیبر نوری به عنوان عنصر اصلی حسگر بهره‌ گیری می‌شود بدین ترتیب که ویژگی‌های فیبر تحت میدان کمیت مورد اندازه ‌گیری تغییر یافته و با اندازه شدت کمیت تأثیر پذیر می‌شود.
  3. کاربردهای نظامی:فیبر نوری کاربردهای بی‌شماری در صنایع دفاع دارد که از آن جمله می‌توان برقراری ارتباط و کنترل با آنتن رادار، کنترل و هدایت موشک‌ها، ارتباط زیردریاییها (هیدروفون) را نام برد.
  4. کاربردهای پزشکی:فیبرنوری در تشخیص بیماری‌ها و آزمایشهای گوناگون در پزشکی کاربرد فراوان دارد که از آن جمله می‌توان دُزیمتری غدد سرطانی، شناسایی نارسایی‌های داخلی بدن، جراحی لیزری، استفاده در دندانپزشکی و اندازه ‌گیری مایعات و خون نام برد. همچنین تارهای نوری در دستگاه‌هایی به نام درون بین یا آندوسکوپ استفاده می‌شود تا به درون نای، مری، روده و مثانه فرستاده شود و درون بدن انسان به طور مستقیم قابل مشاهده باشد.
  5. کاربرد فیبرنوری در روشنایی:از جمله کاربردهای فیبر نوری که در اواخر قرن بیستم به عنوان یک فناوری روشنایی متداول شده و در چند سال قرن اخیر توسعه و رشد فراوانی پیدا کرده‌است کاربرد آن در سیستم‌های روشنایی است. در این فناوری نور از منبع نوری که می‌تواند نور مصنوعی (نورلامپهای الکتریکی) و یا نور طبیعی (نور خورشید) باشد وارد فیبر نوری شده و از این طریق به محل مصرف منتقل می‌شود. به این ترتیب نور به هر نقطه‌ای که در جهت تابش مستقیم آن نمی‌باشد منتقل می‌شود. امتیاز این نور که موجبات رشد سریع به کارگیری و توجه زیاد به این فناوری شده‌است این است که فاقد الکتریسیته گرما و تشعشعات خطرناک ماورای بنفش بوده (نور خالص و بی خطر) و دیگر اینکه با این فناوری می‌شود نور روز (بدون گرما و اشعه‌های ماورائ بنفش) را هم به داخل ساختمانها و نقاط غیر قابل دسترسی به نور خورشید منتقل کرد.

فناوری ساخت فیبرهای نوری
برای تولید فیبر نوری، نخست ساختار آن در یک میله شیشه‌ای موسوم به پیش‌ سازه از جنس سیلیکا ایجاد می‌گردد و سپس در یک فرایند جداگانه این میله کشیده شده تبدیل به فیبر می‌شود. از سال ۱۹۷۰ روش‌های متعددی برای ساخت انواع پیش‌ سازه‌ها به کار رفته ‌است که اغلب آنها بر مبنای رسوب ‌دهی لایه‌های شیشه‌ای در داخل یک لوله به عنوان پایه قرار دارند.

روشهای ساخت پیش ‌سازه
روش‌های فرایند فاز بخار برای ساخت پیش ‌سازه فیبر نوری را می‌توان به سه دسته تقسیم کرد:

  1. رسوب‌ دهی داخلی در فاز بخار
  2. رسوب‌ دهی بیرونی در فاز بخار
  3. رسوب‌ دهی محوری در فاز بخار

مواد لازم در فرایند ساخت پیش سازه

  • تتراکلرید سیلیکون:این ماده برای تأمین لایه‌های شیشه‌ای در فرایند مورد نیاز است.
  • تتراکلرید ژرمانیوم:این ماده برای افزایش ضریب شکست شیشه در ناحیه مغزی پیش ‌سازه استفاده می‌شود.
  • اکسی کلرید فسفریل: برای کاهش دمای واکنش در حین ساخت پیش ‌سازه، این مواد وارد واکنش می‌شود.
  • گاز فلوئور:برای کاهش ضریب شکست شیشه در ناحیه غلاف استفاده می‌شود.
  • گاز هلیم:برای نفوذ حرارتی و حباب‌ زدایی در حین واکنش شیمیایی در داخل لوله مورد استفاده قرار می‌گیرد.
  • گاز کلر:برای آب‌ زدایی محیط داخل لوله قبل از شروع واکنش اصلی مورد نیاز است.

مراحل ساخت

  1. مراحل صیقل گرمایشی:پس از نصب لوله با عبور گازهای کلر و اکسیژن، در دمای بالاتر از ۱۸۰۰ درجه سلسیوس لوله صیقل داده می‌شود تا بخار آب موجود در جدار درونی لوله از آن خارج شود.
  2. مرحله اچینگ:در این مرحله با عبور گازهای کلر، اکسیژن و فرئون لایه سطحی جدار داخلی لوله پایه خورده می‌شود تا ناهمواری‌ها و ترک‌های سطحی بر روی جدار داخلی لوله از بین بروند.
  3. لایه‌ نشانی ناحیه غلاف:در مرحله لایه‌ نشانی غلاف، ماده تترا کلرید سیلیسیوم و اکسی کلرید فسفریل به حالت بخار به همراه گازهای هلیم وارد لوله شیشه‌ای می‌شوند و در حالتی که مشعل اکسی هیدروژن با سرعت تقریبی ۱۲۰ تا ۲۰۰ میلی‌ متر در دقیقه در طول لوله حرکت می‌کند و دمایی بالاتر از ۱۹۰۰ درجه سلسیوس ایجاد می‌کند، واکنش‌های شیمیایی زیر به دست می‌آیند.

ذرات شیشه‌ای حاصل از واکنش‌های فوق به علت پدیده ترموفرسیس کمی جلوتر از ناحیه داغ پرتاب شده و بر روی جداره داخلی رسوب می‌کنند و با رسیدن مشعل به این ذرات رسوبی حرارت کافی به آنها اعمال می‌شود به طوری که تمامی ذرات رسوبی شفاف می‌گردند و به جدار داخلی لوله چسبیده و یکنواخت می‌شوند. بدین ترتیب لایه‌های شیشه‌ای مطابق با طراحی با ترکیب در داخل لوله ایجاد می‌گردند و در نهایت ناحیه غلاف را تشکیل می‌دهند.

فیبر نوری در ایران
در ایران در اوایل دهه ۶۰، فعالیت‌های پژوهشی در زمینه فیبر نوری در پژوهشگاه، برپایی مجتمع تولید فیبر نوری در پونک تهران را درپی داشت و در سال ۱۳۶۷، کارخانه تولید فیبر نوری در یزد به بهره برداری رسید. عملاً در سال ۱۳۷۳ تولید فیبر نوری با ظرفیت ۵۰٫۰۰۰ کیلومتر در سال در ایران آغاز شد. فعالیت استفاده از کابل‌های نوری در دیگر شهرهای بزرگ ایران آغاز شد تا در آینده نزدیک از طریق یک شبکه ملی مخابرات نوری به هم بپیوندند. در همان سال ۱۳۶۷ نخستین خط مخابراتی تار نوری بین تهران و کرج به کار افتاد.
اولین پروژه فیبرنوری با اجرای ۷۰۰ کیلومتر کابل با ۱۳ هزار کانال بین چندین مسیر با هزینه‌ای بالغ بر ۴۰ میلیارد ریال بین سالهای ۶۹ تا ۷۳ انجام شد. در برنامه دوم توسعه پروژه فیبرنوری با ۱۱۶۰۰ کیلومتر کابل با ۶۲۰ هزار کانال بین شهری با هزینه ۶۵۴ میلیارد ریال در سالهای ۷۴ تا ۷۸ به انجام رسید و نهایتاً در برنامه سوم توسعه ۱۷۸۵۰ کیلومتر تا ۲ میلیون کانال با پروتکشن بین شهرهای کشور با هزینه‌ای بالغ بر ۱۰۳۵ میلیارد در سالهای ۷۹ تا ۸۳ اجرا شد.

پروژه تار نوری آسیا-اروپا که به TAE مشهور است دارای ۲۴۰۰۰ کیلومتر طول است و از چین، قرقیزستان، ازبکستان و ترکمنستان، ایران، ترکیه، اوکراین و آلمان می‌گذرد. ظرفیت قابل حمل این خط، ۷۵۶۰ کانال تلفنی است.
فیبرنوری یک موجبر استوانه‌ای از جنس شیشه یا پلاستیک است که دو ناحیه مغزی و غلاف با ضریب شکست متفاوت و دو لایه پوششی اولیه و ثانویه پلاستیکی تشکیل شده‌است. برپایه قانون اسنل برای انتشار نور در فیبر نوری شرط: می‌بایست برقرار باشد که به ترتیب ضریب شکست‌های مغزی و غلاف هستند. انتشار نور تحت تأثیر عواملی ذاتی و اکتسابی دچار تضعیف می‌شود. این عوامل عمدتآ ناشی از جذب فرابنفش، جذب فروسرخ، پراکندگی رایلی، خمش و فشارهای مکانیکی بر آنها هستند.

فیبر نوری(لوله نوری) POF ,PCF , QOF در ایران
از سال ۱۳۸۷ تحقیقات وسیعی در مورد این نوع از فیبرها در مرکز فناوری تخصصی صورت گرفت و در سال ۱۳۸۸ محققان ایرانی در شهر اصفهان موفق به ساخت و تولید نسل نوین فیبرهای نوری (POF , PCF ,QOF) گردیدند و با دستیابی به تکنولوژی ساخت و تولید آنها ایران در زمره معدود کشورهای دارنده تکنولوژی ساخت (POLYMER OPTICAL FIBER PLASTIC CLAD FIBER) قرار گرفت. فیبرهای نوری POF برای انتقال نور مرئی و بسیاری از کاربری‌های دیگر قابل استفاده هستند و در بحث انتقال دیتا سرعتی حدود ۴۰ گیگا بیت در ثانیه دارند که در مقایسه با فیبرهای نوری شیشه‌ای حدود ۴۰۰ برابر بیشتر می‌باشد. فیبرهای PCF , QOF جهت مصارف خاص صنایع مختلف از قبیل سنسورها و انتقال دیتا بسیار کار آمد است. در کل موارد استفاده از این فیبرها موجب دستیابی به ابزارآلات های تکی است که در انحصار بعضی از دولتها قرار داشته‌است.

فیبرهای نوری نسل سوم
طراحان فیبرهای نسل سوم، فیبرهایی را مد نظر داشتند که دارای کمترین تلفات و پاشندگی باشند. برای دستیابی به این نوع فیبرها، محققین از حداقل تلفات در طول موج ۱۵۵۰ نانومتر و از حداقل پاشندگی در طول موج ۱۳۱۰ نانومتر بهره جستند و فیبری را طراحی کردند که دارای ساختار نسبتاً پیچیده ‌تری بود. در عمل با تغییراتی در پروفایل ضریب شکست فیبرهای تک مد از نسل دوم، که حداقل پاشندگی آن در محدوده ۱٫۳ میکرون قرار داشت، به محدوده ۱٫۵۵ میکرون انتقال داده شد و بدین ترتیب فیبر نوری با ماهیت متفاوتی موسوم به فیبر دی. اس. اف (D.S.F. Fiberِ) ساخته شد.

منبع
